فیوز مینیاتوری

فیوز مینیاتوری جزو مهم ترین اجزای تابلوها و سیستم های توزیع برق است که وظیفه حفاظت در برابر اضافه جریان و اتصال کوتاه را بر عهده دارد. این قطعات کوچک اما حیاتی، باعث جلوگیری از آسیب دیدن سیم کشی، تجهیزات برقی و برطرف شدن خطرات حریق می شوند. در ادامه به معرفی کامل فیوز مینیاتوری، انواع آن، مشخصات فنی، نحوه انتخاب و قیمت ها می پردازیم تا راهنمایی جامعی برای مهندسان برق، نصابان و خریداران فراهم شود.

معرفی اجمالی فیوز مینیاتوری

فیوز مینیاتوری (MCB) یک کلید محافظتی خودکار است که با شناسایی جریان های غیرمجاز، مسیر جریان را قطع می کند. برخلاف فیوزهای حرارتی یک بار مصرف، فیوزهای مینیاتوری قابل برگشت یا ریست هستند.

کاربردها: حفاظت مدارهای روشنایی، پریزها، موتورهای کوچک، تابلوهای تقسیم، و در مصارف خانگی و صنعتی کوچک و متوسط.

مزایا: قطع سریع، قابلیت ریست، اندازه کوچک مناسب نصب روی ریل DIN، و امکان تعیین جریان نامی متنوع مانند فیوز مینیاتوری ۲۵ آمپر یا فیوز مینیاتوری ۳۲ آمپر.

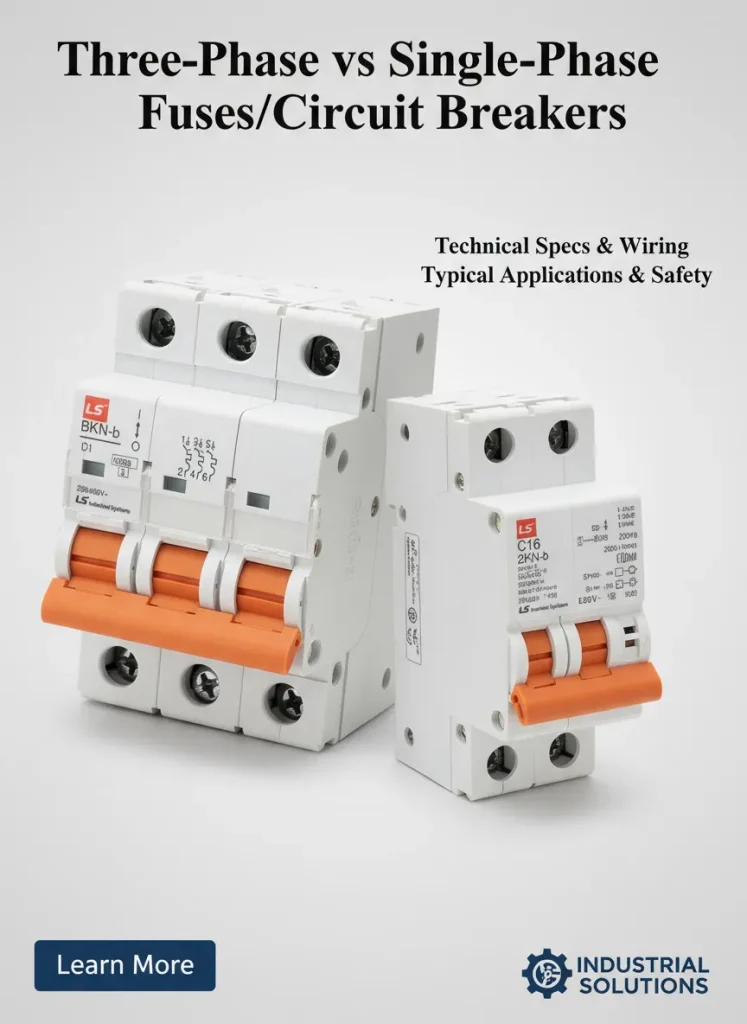

انواع فیوز از نظر تعداد پل ها

انواع فیوز مینیاتوری

انواع فیوز مینیاتوری بر اساس سازوکار عملکرد و تعداد پل تقسیم بندی می شوند.

آشنایی با انواع فیوز مینیاتوری

بر اساس مکانیزم

حرارتی-مغناطیسی (Thermal-Magnetic)، مغناطیسی (Magnetic)، و الکترونیکی.

نوع حرارتی-مغناطیسی رایج ترین است و برای حفاظت در برابر اضافه بار (حرارتی) و اتصال کوتاه (مغناطیسی) مناسب است.

نوع مغناطیسی

عمدتاً برای محافظت در برابر اتصال کوتاه با قطع سریع استفاده می شود.

نوع الکترونیکی یا هوشمند

امکانات سنجش دقیق تر جریان و گزارش دهی را فراهم می کند.

بر اساس تعداد پل ها و فاز

تک پل (برای مدارهای تک فاز)، دوپل، سه پل و چهارپل (برای سیستم های سه فاز با یا بدون نول).

بر اساس خصوصیات قطع

با انحراف زمانی متفاوت (Curve B, C, D) که برای بارهای مختلف نظیر روشنایی، موتورها و ترانسفورماتورها انتخاب می شود.

برای انتخاب درست فیوز مینیاتوری مقاله بهبود تجربه کاربری با انتخاب صحیح فیوز مینیاتوری را مطالعه نمایید.

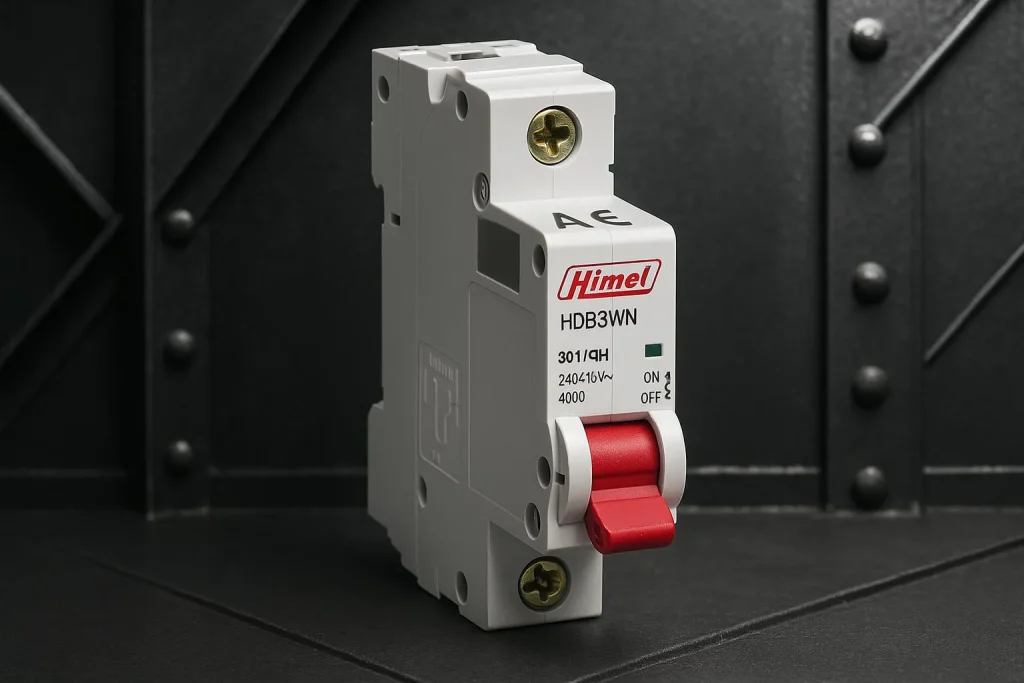

انواع فیوز تکفاز بهترین قیمت خرید فیوز مینیاتوری در دیجی نیرو

انواع فیوز مینیاتوری تک فاز

فیوز مینیاتوری تک فاز معمولاً برای مدارهای خانگی و تجاری کوچک به کار می رود و می تواند دارای یک یا دو پل باشد (یک پل برای فاز، دو پل برای فاز و نول).

مشخصات رایج: جریان نامی از ۶ آمپر تا 100 آمپر، منحنی قطع مناسب برای بارهای خانگی (معمولاً B یا C).

کاربردها: حفاظت مدار روشنایی، پریزها، کولرهای کوچک و تجهیزات اداری.

نکته فنی: انتخاب فیوز مینیاتوری تک فاز باید بر اساس جریان دائم بار و جریان راه اندازی احتمالی (در صورت وجود موتور) انجام شود؛ برای نمونه برای یک مدار با بار ثابت نزدیک به ۲۰ آمپر ممکن است فیوز مینیاتوری ۲۵ آمپر مناسب باشد.

فیوز مینیاتوری سه فاز

فیوز مینیاتوری سه فاز برای سیستم های سه فاز صنعتی و تجاری طراحی شده و معمولاً به صورت سه پل یا چهارپل عرضه می شود.

فیوز مینیاتوری سه فاز می تواند هم زمان سه فاز را قطع کند یا در نوع چهارپل، نول را نیز قطع/حفاظت نماید.

مشخصه های مهم: هماهنگی قطع بین پل ها، جریان نامی مانند قیمت فیوز مینیاتوری سه فاز 63 آمپر، و توانایی تحمل جریان هجومی و قطع اتصال کوتاه بالاتر.

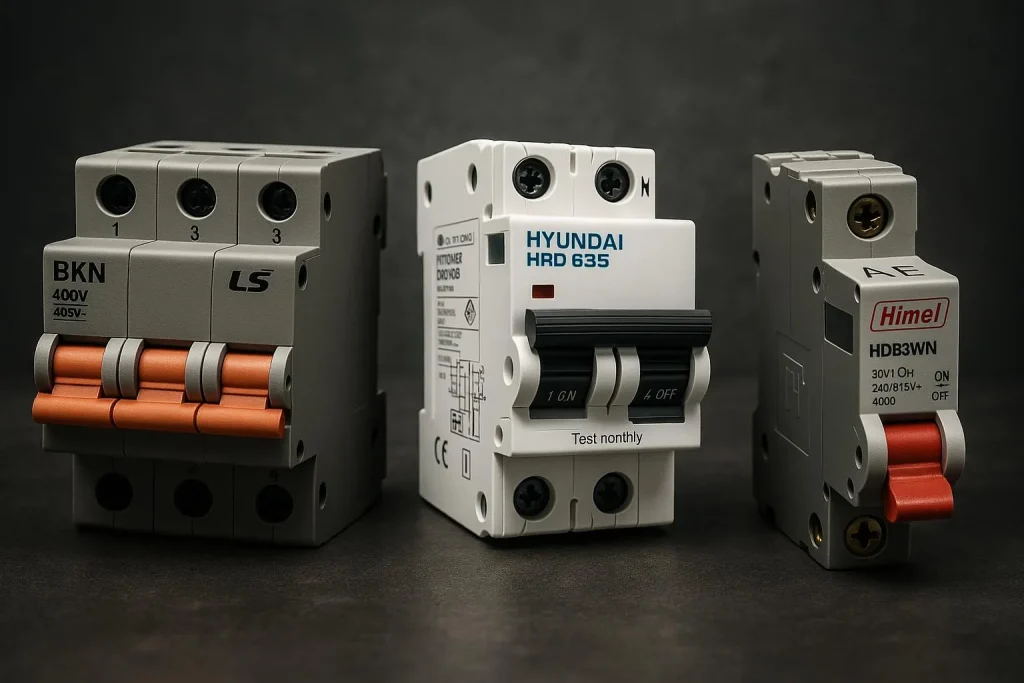

آموزش های فنی درباره فیوز مینیاتوری راهنمایی برای روشن تر شدن مفاهیم پایه

کاربردها: حفاظت موتورهای سه فاز، تابلوهای کنترل، و توزیع برق در کارخانجات و ساختمان های بزرگ.

فیوز مینیاتوری تک فاز — جزئیات فنی و ورودی و خروجی فیوز مینیاتوری

در اکثر مدل ها ورودی و خروجی فیوز مینیاتوری به وضوح مشخص و اغلب با علائم L (فاز) و N (نول) یا با جهت نصب روی بدنه نشان داده می شود. رعایت جهت نصب برای عملکرد صحیح محافظ اهمیت دارد.

نحوه اتصال: کابل فاز به ترمینال ورودی متصل می شود و خروجی به مدار محافظت شده می رود. در انواع دوپلِ تک فاز، یک پل فاز و پل دیگر نول را قطع می کند.

نکات نصب: قبل از اتصال باید جریان نامی و منحنی قطع بررسی شده و کابل با سطح مقطع مناسب انتخاب شود تا از گرم شدن و افت ولتاژ جلوگیری گردد. همیشه سیم و کابل ورودی از بالای کلید مینیاتوری وصل می شود. خروجی از پایین وصل میشود.

مثال عملی: برای یک مدار با بار حداکثر ۳۰ آمپر، معمولاً از فیوز مینیاتوری ۳۲ آمپر استفاده می شود؛ در این صورت ورودی به منبع و خروجی به بار متصل می شود و فیوز وظیفه قطع یا نگهداری بسته به شرایط جریان را دارد.

فیوز مینیاتوری هوشمند

فیوز مینیاتوری هوشمند نسخه ای پیشرفته از MCB است که قابلیت های مانیتورینگ، قطع از راه دور، ارسال اعلان ها و ثبت داده جریان را فراهم می کند.

امکانات: نمایش مصرف لحظه ای و تجمعی، تشخیص خطاهای زمین گرایی (در برخی مدل ها)، همگام سازی با سیستم های BMS و SCADA، و امکان کنترل از طریق اپلیکیشن یا پروتکل های مدرن.

مزایا: افزایش ایمنی، کاهش زمان عیب یابی، بهینه سازی مصرف انرژی و گزارش دهی دقیق برای نگهداری پیشگیرانه.

استفاده عملی: در ساختمان های هوشمند، مراکز داده و خطوط تولید صنعتی که نیاز به مانیتورینگ دقیق و واکنش سریع دارند، فیوز مینیاتوری هوشمند گزینه مطلوبی است.

قیمت فیوز مینیاتوری — عوامل مؤثر و نمونه ها

قیمت فیوز مینیاتوری تحت تأثیر عوامل متعددی قرار دارد:

برند و کشور سازنده

جریان نامی (برای نمونه قیمت فیوز مینیاتوری 32 آمپر معمولا متفاوت از قیمت فیوز مینیاتوری ۲۵ آمپر است)

نوع (تک فاز یا سه فاز)، تعداد پل ها و وجود امکانات اضافی مانند رله شانت یا قابلیت هوشمندسازی

استانداردها و گواهینامه ها (IEC/EN، استانداردهای ملی)

کیفیت قطعات و توانایی قطع جریان اتصال کوتاه بالا

مقایسه قیمتی: به طور معمول فیوز مینیاتوری تک فاز ساده با جریان های پایین قیمت کمتری دارد، در حالی که فیوز مینیاتوری ۳۲ آمپر یا مدل های سه فاز 63 آمپر قیمت بالاتری به خاطر ظرفیت و مشخصات قطع دارند. قیمت فیوز مینیاتوری سه فاز 63 آمپر به دلیل ساختار سه پل و نیاز به هماهنگی قطع، از مدل های تک فاز بالاتر است.

پیشنهاد: پیش از خرید، قیمت ها را بین تولیدکنندگان معتبر مقایسه کرده و به مجموع هزینه شامل گارانتی، خدمات پس از فروش و استانداردها توجه شود.

مشخصات انتخاب بر اساس جریانات رایج: فیوز مینیاتوری ۲۵ آمپر و فیوز مینیاتوری ۳۲ آمپر

فیوز مینیاتوری ۲۵ آمپر: مناسب برای مدارهای با جریان دائمی نزدیک به ۲۰ تا ۲۲ آمپر؛ کاربرد در مدارهای روشنایی، برخی پریزها و دستگاه های کوچک.

فیوز مینیاتوری ۳۲ آمپر: مناسب برای مدارهایی با بار بالاتر، تجهیزات پرقدرت تر یا در مواردی که جریان راه اندازی بالا پیش بینی می شود.

انتخاب صحیح: باید به جریان نامی، ضریب همزمانی بارها، سطح مقطع کابل و منحنی قطع فیوز توجه شود تا از قطع های ناخواسته یا عدم حفاظت جلوگیری شود.

خرید فیوز مینیاتوری — نکات کاربردی و راهنمای تهیه

قبل از خرید فیوز مینیاتوری اطلاعات زیر را جمع آوری کنید:

جریان نامی مدار و نوع بار (مقاومتی، سلفی، موتوری)

منحنی قطع مورد نیاز (B, C, D)

تعداد پل و نوع (تک فاز یا سه فاز)

وجود نیاز به فیوز مینیاتوری هوشمند یا قابلیت های اضافی

استانداردها و گواهی نامه ها

منابع خرید: فروشگاه های تخصصی تجهیزات برق، نمایندگی های رسمی برندها و پلتفرم های معتبر آنلاین. در زمان خرید به اصل بودن کالا، برچسب استاندارد و شرایط گارانتی توجه شود. همچون دیجی نیرو که مرجع فروش آنلاین انواع فیوز مینیاتوری در کشور است.

برای آشنایی با بهترین برند فیوز مینیاتوری در سطح بازار پیشنهاد میشه مقاله مقایسه بهترین تأمین کنندگان فیوز مینیاتوری را مطالعه نمایید.

نصب و راه اندازی: توصیه می شود نصب توسط نیروی متخصص انجام شود تا ورودی و خروجی فیوز مینیاتوری به درستی متصل و پارامترهای حفاظتی هماهنگ گردد. در صورت نصب نادرست ممکن است حفاظت مناسب فراهم نشود یا فیوز به صورت مکرر قطع کند.

نگهداری و آزمون عملکرد

فیوز مینیاتوری نیاز به نگهداری پیچیده ندارد، اما توصیه می شود دوره ای اتصالات محکم شده، آثار سوختگی یا تغییر رنگ بررسی شود و در صورت مشاهده خوردگی یا آسیب مکانیکی، فیوز تعویض گردد.

آزمون عملکرد: بررسی عملکرد قطع و ریست، اندازه گیری جریان و مقایسه با جریان نامی، و تست هماهنگی با سایر کلیدها و محافظ ها در تابلو. این اقدامات به خصوص در محیط های صنعتی ضروری است.

نتیجه گیری

فیوز مینیاتوری عنصر کلیدی در امنیت و پایداری سیستم های توزیع برق به شمار می آید. آگاهی از انواع فیوز مینیاتوری، تفاوت های بین فیوز مینیاتوری تک فاز و فیوز مینیاتوری سه فاز، و شناخت گزینه های هوشمند و جریان های رایج مانند فیوز مینیاتوری ۲۵ آمپر یا فیوز مینیاتوری ۳۲ آمپر باعث انتخاب بهینه و کاهش هزینه های بلندمدت خواهد شد. در انتخاب و خرید فیوز مینیاتوری باید جنبه های فنی، قیمت فیوز مینیاتوری و استانداردها را مدنظر قرار داد تا حفاظت مطمئن و عملکرد پایدار سیستم تضمین شود. خرید فیوز مینیاتوری از منابع معتبر و نصب توسط افراد متخصص، بهترین راه برای دستیابی به ایمنی و کارایی مورد انتظار است.
