کلید اتوماتیک (MCCB)

کلید اتوماتیک یکی از عناصر حیاتی در هر سامانه توزیع برق است که وظیفه حفاظت، قطع و وصل مدار در برابر اتصال کوتاه، اضافه بار و خطاهای زمین را بر عهده دارد. انتخاب و نصب صحیح کلید اتوماتیک می تواند از آسیب دستگاه ها، خطر آتش سوزی و خسارت های مالی جلوگیری کند. در ادامه به تعریف، انواع، اجزا، کاربردها و نکات عملی درباره کلید اتوماتیک پرداخته می شود تا تصویری جامع و کاربردی ارائه گردد.

تعریف و عملکرد کلی کلید اتوماتیک یا مدارشکن (Circuit Breaker) :

وسیله ای است که در صورت عبور جریان بیش از حد یا وقوع اتصال کوتاه، به صورت خودکار مدار را قطع می کند. پس از رفع عیب، بعضی از انواع کلیدها قابلیت وصل مجدد خودکار یا دستی را دارند. عملکرد کلید اتوماتیک مبتنی بر مکانیزم های حرارتی، مغناطیسی یا ترکیبی است که به صورت سریع و ایمن جریان خطا را تشخیص می دهند.

انواع کلید اتوماتیک :

کلید مینیاتوری (MCB)

کاربرد: مدارهای روشنایی و توزیع در تابلوهای کوچک و مصارف خانگی و تجاری.

ویژگی ها: قطع سریع در اتصال کوتاه، مناسب برای جریان های پایین، اندازه کوچک و نصب آسان.

کلیدهای هوایی و قدرت (Molded Case Circuit Breaker — MCCB)

کاربرد: حفاظت در تابلوهای قدرت، موتورخانه ها و خطوط توزیع با جریان متوسط تا بالا.

ویژگی ها: توانایی تنظیم رله های حفاظتی، ظرفیت قطع بالاتر از MCB، مناسب برای جریان های بالاتر.

کلید هوایی هوشمند (Air Circuit Breaker — ACB)

کاربرد: شبکه های فشار ضعیف در صنایع بزرگ، مراکز داده و نیروگاه ها.

ویژگی ها: قابلیت عملکرد چند درجه ای، حفاظتی و کنترلی پیشرفته، مناسب برای جریان های خیلی بالا.

کلیدهای مغناطیسی و حرارتی-مغناطیسی

عملکرد: ترکیب دو مکانیسم حرارتی برای افزایش و حفاظت در برابر اضافه بار و مغناطیسی برای تشخیص لحظه ای اتصال کوتاه.

کلیدهای دیفرانسیل یا باقی مانده جریان (RCD/ RCCB)

کاربرد: حفاظت در برابر نشتی جریان و جلوگیری از برق گرفتگی افراد.

ویژگی ها: قطع سریع در صورت وجود نشتی به زمین، اغلب در ترکیب با سایر کلیدها مورد استفاده قرار می گیرد.

کلید کل

توضیح: کلید کل به عنوان قطع کن اصلی یا ایزولاتور در تابلوها و ورودی های برق عمل می کند. این کلید معمولاً برای انقطاع کامل شبکه جهت تعمیر یا ایمنی به کار می رود و ممکن است با قابلیت قطع تحت بار یا بدون بار ساخته شود. وجود کلید کل در تابلو تضمین می کند که تمامی مصرف کننده ها یا بخش های تابلو از منبع تغذیه جدا شوند.

کلید اتوماتیک غیر قابل تنظیم و کلید اتوماتیک قابل تنظیم یکی از طبقه بندی های مهم کلیدها بر اساس قابلیت تنظیم پارامترهای رله است.

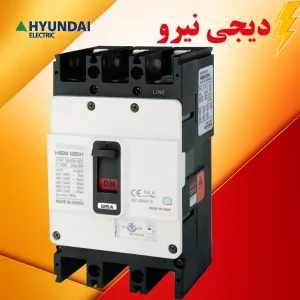

کلید اتوماتیک غیر قابل تنظیم

تعریف: کلیدهایی که پارامترهای حفاظتی (مثل زمان قطع، جریان نامی رله و حساسیت ها) به صورت ثابت ساخته شده و توسط کاربر قابل تغییر نیست.

مزایا: قیمت کمتر، پیچیدگی کمتر، مناسب برای مصارف استاندارد و ساده.

معایب: عدم انعطاف در شرایط ویژه، گاهی مناسب برای کاربردهای صنعتی با نیازهای خاص نیست.

کاربرد: نصب در شبکه های کوچک، ساختمان های مسکونی یا جاهایی که نیاز به تنظیم دقیق وجود ندارد.

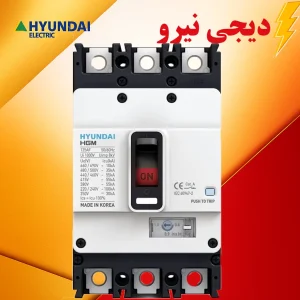

کلید اتوماتیک قابل تنظیم

 کلیدهایی که پارامترهای حفاظتی و رله ای آن ها توسط کاربر یا تکنسین قابل تنظیم است؛ شامل تنظیمات longo-time، short-time، instantaneous و حفاظت نشتی.

مزایا: انعطاف پذیری بالاتر، امکان تطبیق با بار موتور، خطوط طولانی و شرایط خاص سیستم.

معایب: هزینه بالاتر، نیاز به تنظیم و کالیبراسیون دقیق توسط افراد متخصص.

کاربرد: صنایع، موتورخانه ها، مراکز داده، و سیستم های توزیع بزرگ که نیاز به حفاظت دقیق و هماهنگی رله ای دارند.

اجزای تشکیل دهنده کلید اتوماتیک

اجزای تشکیل دهنده کلید اتوماتیکنشان دهنده بخش مهمی از شناخت فنی است. در این بخش اجزاء اصلی شرح داده می شود:

بدنه یا فریم کلید اتوماتیک

وظیفه: نگهداری اجزا داخلی، مقاومت مکانیکی، حفاظت در برابر نفوذ گرد و غبار و رطوبت تا حد مشخص.

کنتاکت های اصلی کلید اتوماتیک

وظیفه: عبور جریان در حالت وصل و قطع جریان در حالت قطع. کیفیت و جنس کنتاکت ها تأثیر مستقیمی روی ظرفیت قطع و دوام دارد.

مکانیزم قطع و وصل (Operating Mechanism) کلید اتوماتیک

وظیفه: تبدیل نیروی دستی یا الکترومکانیکی به حرکت قطع یا وصل؛ شامل دسته، اهرم ها و فنرهای ذخیره ساز انرژی برای قطع سریع.

واحد خاموش کننده جرقه (Arc Extinguishing) کلید اتوماتیک

وظیفه: کنترل و خاموش سازی قوس الکتریکی هنگام قطع جریان، که شامل تیغه ها، محفظه قوس، تیغه های شیار دار یا مواد مخصوص برای جذب انرژی قوس است.

رله حفاظتی (Trip Unit) کلید اتوماتیک

انواع: حرارتی، مغناطیسی، حرارتی-مغناطیسی و الکترونیکی.

وظیفه: تشخیص شرایط خطا و فرمان قطع به مکانیزم قطع و وصل. در مدل های قابل تنظیم، پارامترهای این رله قابل تغییر است.

ترمینال ها و اتصال ها

وظیفه: محل اتصال کابل ها و شینه ها، باید از جنس مناسب و با قابلیت حمل جریان بالا ساخته شوند.

کنتاکت های کمکی و آلارم کلید اتوماتیک

وظیفه: ارائه وضعیت کلید به تابلو کنترل، فرمان به سیستم های هشدار یا قطعگری شبیه به کلیدهای موتوری.

سیستم های کنترلی و اندازه گیری (در کلیدهای پیشرفته) کلید اتوماتیک

وظیفه: نمایش جریان، ولتاژ، انرژی و ثبت خطاها. امکان ارتباط با سیستم های مدیریت شبکه و پایش از راه دور در کلیدهای هوشمند وجود دارد.

کاربرد کلید اتوماتیک

این بخش به موارد عملی و کاربردی اشاره می کند تا تصویر روشنی از کاربردها ارائه شود.

نظام توزیع برق ساختمان ها

حفاظت شاخه ها، روشنایی و پریزها از اضافه بار و اتصال کوتاه.

حفاظت موتورهای الکتریکی

استفاده از کلیدهای قابل تنظیم جهت تنظیم راه اندازی نرم و حفاظت در برابر اضافه بار موتور.

تابلوهای صنعتی و کارخانه ها

کلیدهای MCCB و ACB برای حفاظت خطوط قدرت و بارهای موتوری بزرگ.

مراکز داده و تجهیزات حساس

استفاده از کلیدهای با قطع سریع و قابلیت مانیتورینگ برای جلوگیری از خرابی تجهیزات حیاتی.

شبکه های خورشیدی و انرژی های تجدیدپذیر

استفاده از کلیدها برای ایزوله سازی و حفاظت از تولید و تبدیل برق.

راهنمای انتخاب، نصب و نگهداری چند نکته کاربردی برای انتخاب و نگهداری مناسب کلید اتوماتیک:

انتخاب بر اساس جریان نامی و ظرفیت قطع

انتخاب کلید باید براساس جریان بار متداول و مقدار اتصال کوتاه احتمالی در محل انجام شود.

هماهنگی حفاظتی

در سیستم های چند مرحله ای، لازم است که کلیدها به صورت هماهنگ تنظیم شوند تا فقط کلید نزدیک به خطا عمل کند (Selectivity).

تنظیمات در کلید اتوماتیک قابل تنظیم

پارامترهای long-time، short-time، instantaneous و تأخیرات باید مطابق با مشخصات بار و نیاز حفاظتی تنظیم گردد.

نصب صحیح و تهویه

کلیدها باید در تابلوهای استاندارد نصب شوند و تهویه لازم برای جلوگیری از افزایش دما تأمین شود.

تست و تعمیرات دوره ای

آزمایش های عملکردی، تست قطع و بررسی وضعیت کنتاکت ها و محفظه قوس باید به صورت دوره ای انجام پذیرد.

آموزش پرسنل

برای کلیدهای قابل تنظیم و پیچیده، پرسنل فنی باید با مفاهیم حفاظت و تنظیم رله آشنا باشند.

جمع بندی و توصیه ها کلید اتوماتیک

یکی از مهم ترین عناصر حفاظتی در هر شبکه برق است. انتخاب میان کلید اتوماتیک غیر قابل تنظیم و کلید اتوماتیک قابل تنظیم باید براساس پیچیدگی سیستم، نیاز به هماهنگی حفاظتی و بودجه صورت گیرد. برای نصب در ساختمان های مسکونی و شبکه های ساده، مدل های غیر قابل تنظیم و MCBها معمولاً کفایت می کنند؛ اما در صنایع، مراکز داده و سیستم های بزرگ، کلیدهای قابل تنظیم و با امکانات مانیتورینگ ضروری اند.

در تجربه فنی، سرمایه گذاری اندک بیشتر روی کلیدهای قابل تنظیم و با کیفیت اغلب منجر به کاهش خطاهای جبران ناپذیر و صرفه جویی در هزینه های تعمیر و توقف تولید می شود. رعایت استانداردها، نگهداری منظم و انتخاب درست بر اساس اجزای تشکیل دهنده کلید اتوماتیک و مشخصات فنی، راه اصلی دستیابی به یک سیستم توزیع برق ایمن و پایدار است.
