می خواهید بدانید PLC چیست؟

در اینجا همه چیزهایی را که برای درک اینکه چه کنترل کننده منطقی قابل برنامه ریزی (Programmable Logic Controller – PLC) نیاز دارید را توضیح خواهیم داد.

PLC یک “مغز” است که اجزای ماشین را برای انجام فعالیت هایی فعال می کند که به طور بالقوه برای افراد خطرناک هستند، بسیار کند یا ناقص.

مهم است که PLC (ارتباطات خط برق) را که در شبکه های ارتباطی استفاده می شود با صنعت اتوماسیون اشتباه نگیرید، سپس، اگرچه نام مشترکی دارند، اما کاربرد آنها کاملاً متفاوت است.

این دومی که قصد نداریم به آن بپردازیم، اتصال اینترنت را از طریق شبکه برق منتقل می کند. این نوع تکرار کننده PLC برای گسترش شبکه Wi-Fi و اتصال اترنت استفاده می شود.

اکنون که می دانید مخفف PLC به چه معناست؟، زمان آن فرا رسیده است که بدانید چگونه کار می کند و ابزاری که یک کامپیوتر اتوماسیون صنعتی می تواند ارائه دهد.

PLC چگونه کار می کند؟
دانستن این نکته مهم است که عملکرد یک جنبه اختصاصی در توسعه PLC است. خوب، ارائه دهنده عملکردها را با توجه به نیازهای کنترل، ثبت، نظارت … پروژه ای که در حال توسعه است توسعه می دهد.

این تجهیزات مانند یک کامپیوتر است که قسمت های اصلی آن عبارتند از: CPU، حافظه و ماژول ورودی/خروجی، منبع تغذیه و واحد برنامه نویسی. پس برای اینکه آن کار کند، لازم است قبل از عملکردی که قرار است انجام دهد، برنامه ریزی انجام شود.

برای انجام این برنامه نویسی به نرم افزار خاصی که با نام تجاری و زبان برنامه نویسی توسعه داده می شود، نیاز است.

اساساً عملکرد یک PLC تشخیص انواع سیگنال ها از فرآیند و آماده سازی و ارسال اقدامات مطابق با آنچه برنامه ریزی شده است می باشد. علاوه بر این، تنظیمات را از اپراتورها (برنامه نویسان) دریافت می کند و به آنها گزارش می دهد و در صورت لزوم تغییرات برنامه نویسی را می پذیرد.

دستگاه های PLC چگونه متولد می شوند؟


با توسعه اینترنت و فناوری های الکترونیکی، راهی برای جایگزینی سیستم های کنترل مبتنی بر مدارهای الکتریکی منطق ترکیبی، با رله ها و سوئیچ ها جستجو شد.

در اواخر دهه 60 برای اولین بار انواع کنترلرهای قابل برنامه ریزی با ویژگی های بسیار ساده و عمر مفید بسیار طولانی ظاهر شد.

هدف دستیابی به اتوماسیون صنعتی بود، جایی که استفاده از دستگاه های الکترونیکی بار وظایف تکراری در کارخانه ها را کاهش می داد. بنابراین، یک تکامل کاری رخ داد که در آن حرفه ای انجام کار را متوقف کرد و شروع به اطمینان از اینکه دستگاه به درستی کار می کند.

در سال 1982، اولین PLC تجاری استاندارد شده به قیمت بیش از یک میلیون دلار فروخته شد. با این حال، اکنون این نوع فناوری از 49 دلار (43 یورو) در دسترس است.

زمانی که تاریخ هنوز متوجه می شد PLC چیست، ریزپردازنده ها در ترکیب آن گنجانده شدند. بنابراین PLC هایی با قابلیت ارتباط با یکدیگر و کنترل پردازنده ها از راه دور ایجاد شدند. بهبودهای تکنولوژیکی نیز برای بهبود داده های به دست آمده اجرا شد.

در دهه 80، پروتکل برنامه نویسی و ارتباطات استاندارد شد و سیستم برنامه نویسی را بهبود بخشید تا بتوان آن را به جای پایانه های برنامه نویسی با رایانه های شخصی انجام داد. علاوه بر این، بهبودهای طراحی دیگری نیز اجرا شد که عملکرد آن را بهبود بخشید.

از دهه 90 تا کنون، ویژگی های فیزیکی دستگاه ها و ماژول های برنامه نویسی مدرن شده است و امکانات برنامه نویسی، کنترل و کانال های ارتباطی را باز می کند.

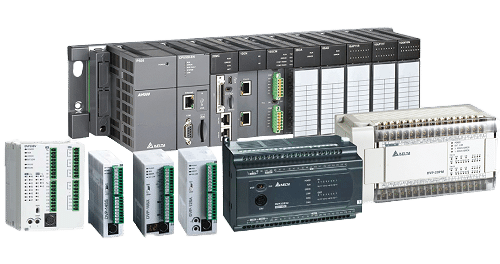

چه نوع PLC وجود دارد؟
همانطور که در تکامل PLC ها دیدیم، تغییرات و بهبودهایی که انجام شده است منجر به انواع مختلفی از PLC شده است که می توان آنها را در چهار دسته اصلی دسته بندی کرد.

نوع فشرده
آیا می خواهید بدانید PLC فشرده چیست؟ این یکی است که با مشخصات عمومی PLC ها مطابقت دارد: منبع تغذیه، CPU و ماژول های مختلف داخلی دارد.

PLC های جمع و جور در اندازه نانو وجود دارند که اندازه بسیار کوچکی دارند، اگرچه عملکرد اصلی PLC با ویژگی های آن محدودتر است. تمام تجهیزات ما دارای ورودی هایی برای اتصال سنسورهای دما، فشار، رطوبت و غیره ما هستند. که با آن می توانید کنترل دقیق ماشین آلات و تجهیزات خود را انجام دهید.

نوع مدولار
مشخصه این نوع PLC این است که از ماژول های قابل گسترش تشکیل شده است که ویژگی های قدرتمندتری نسبت به مدل فشرده به آن می دهد. با برنامه های پیچیده تر کار می کند، ظرفیت حافظه و عملکرد بیشتری دارد.

قفسه بندی
هنگامی که می دانید PLC مدولار چیست، درک نصب در قفسه آسان تر است. عملاً یکسان است، اما در قفسه ای که ماژول های PLC در آن قرار می گیرند تفاوت هایی وجود دارد.

در مورد نصب قفسه، تبادل اطلاعات بین ماژول های مختلف مجاز است، این اجازه می دهد تا سرعت انتقال اطلاعات بالاتری داشته باشد و بنابراین، عملکرد PLC را بهینه می کند.

PLC با HMI داخلی


HeHMI (رابط ماشین انسانی) یک دستگاه قابل برنامه ریزی، یک رابط گرافیکی است که در ترکیب با PLC امکان بهینه سازی تجربه برنامه نویسی و استفاده از دستگاه را فراهم می کند. سیم کشی عناصر PLC را کاهش می دهد و آنها را بر روی یک نمایشگر گرافیکی مطابق برنامه نمایش می دهد.

چه استفاده ای از این فناوری می توانم داشته باشم؟
این فناوری اجرای ساده و اجرای سریع به ما این امکان را می دهد که فرآیندهای پروژه خود را با تعمیر و نگهداری کم و نصب سفارشی خودکار کنیم.

برای اینکه بفهمیم این تجهیزات چیست و چگونه کار می‌کند، می‌خواهیم نمونه‌ای از کارواش خودکار را بیاوریم:

به گونه ای برنامه ریزی خواهد شد که در هر 500 متر، سیگنال های سنسورهای مختلف دما، فشار، حضور وسایل نقلیه، سطوح اکسید و دی اکسید کربن و سطح آب مخزن را جمع آوری کند.

بسته به سنسورها، دستگاه های ورودی و خروجی فعال می شوند: چراغ های راهنمایی، چراغ های هشدار، فن ها و پمپ آب. علاوه بر این، اپراتورها با داشتن دسترسی از راه دور، می توانند به رابط ماشین دسترسی داشته باشند و وضعیت فرآیند را مشاهده کنند و در صورت لزوم آن را اصلاح کنند.

به طور خلاصه، سطوح ایمنی در حضور گازهای سمی، سرعت خودرو و غیره برقرار می‌شود و PLC بررسی می‌کند که داده‌ها در آن پارامتر قرار دارند و در غیر این صورت، اقدامات امنیتی برنامه‌ریزی شده را فعال می‌کند.

اکنون که کاملاً می دانید PLC چیست، به شما اطلاع می دهیم که در SRC ما یک خط توسعه برای این محصولات داریم. مهندسان ما همچنین مسئول توسعه سیستم های اتوماسیون برای اتصال سنسورهای ما هستند. دما، فشار، رطوبت، و غیره. که با آن می توانید کنترل دقیق ماشین آلات و تجهیزات خود را انجام دهید.

get incontact با ما تماس بگیرید و ما علاوه بر اطلاع رسانی عمیق در مورد انواع PLC هایی که با آن ها کار می کنیم، تمامی ابهامات پیش آمده در این زمینه را برطرف خواهیم کرد.
