1. مقدمه
کنتاکتور خازنی به عنوان یکی از اجزای حیاتی در سیستم‌های تصحیح ضریب توان، به کار گرفته می‌شود. این تجهیزات نقش مهمی در کاهش هزینه‌های انرژی و بهبود کیفیت توان ایفا می‌کنند. در این مقاله به بررسی دقیق کنتاکتور خازنی، نحوه انتخاب آن، محاسبات و نصب آن در مدارهای برق می‌پردازیم.
2. تعریف و کاربرد کنتاکتور خازنی
کنتاکتور خازنی یک نوع خاص از کنتاکتورهای الکتریکی است که به طور ویژه برای سوئیچینگ بانک‌های خازنی طراحی شده است. این دستگاه‌ها در سیستم‌های تصحیح ضریب توان به منظور جلوگیری از ایجاد هارمونیک‌ها و حفاظت از تجهیزات برق استفاده می‌شوند.
3. اصول کار کنتاکتور خازنی
کنتاکتور خازنی دارای یک سری مقاومت‌های کمکی است که قبل از بستن کنتاکتور، بار خازنی را تخلیه می‌کنند. این مقاومت‌ها از بروز جریان‌های هجومی بزرگ که ممکن است به تجهیزات آسیب برساند، جلوگیری می‌کنند.

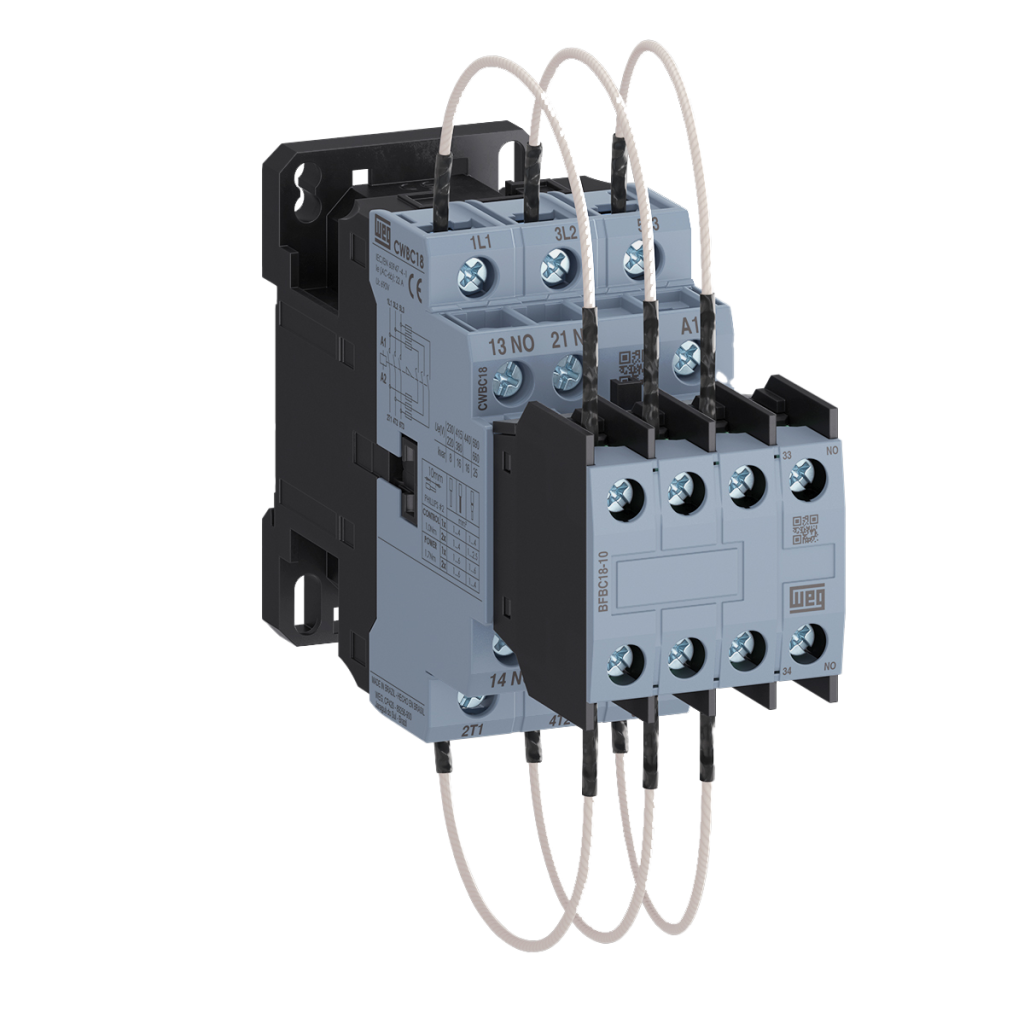

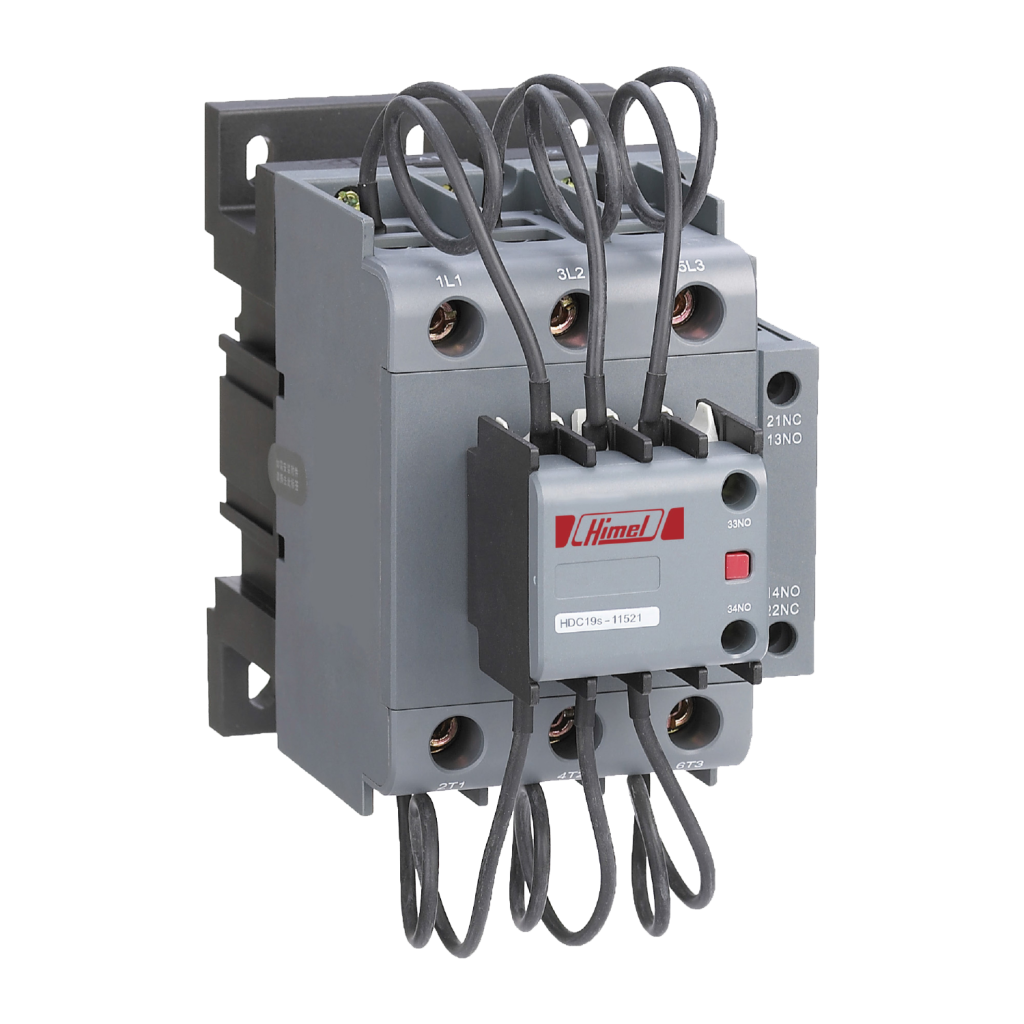

4. ساختار داخلی کنتاکتور خازنی
کنتاکتور خازنی شامل قسمت‌هایی مانند بوبین، کنتاکت‌های اصلی و کمکی، سیستم دمپینگ برای جلوگیری از جریان‌های هجومی و مقاومت‌های محدودکننده جریان است. ساختار داخلی آن به گونه‌ای است که بتواند بارهای خازنی را به شکل امن و کارآمد سوئیچ کند.
5. تفاوت کنتاکتور خازنی و کنتاکتور معمولی
تفاوت اصلی کنتاکتور خازنی با کنتاکتورهای معمولی در وجود مقاومت‌های کمکی و سیستم‌های محافظتی است که از وقوع جریان‌های هجومی ناشی از بارهای خازنی جلوگیری می‌کند.
6. نحوه انتخاب کنتاکتور خازنی
انتخاب کنتاکتور خازنی به عواملی مانند ولتاژ کاری، ظرفیت خازنی، تعداد پله‌های خازنی، و شرایط محیطی بستگی دارد. باید اطمینان حاصل شود که کنتاکتور انتخاب شده، توانایی تحمل بارهای مورد نظر را دارد و می‌تواند به صورت پایدار در سیستم کار کند.
7. محاسبات مرتبط با انتخاب کنتاکتور خازنی
برای انتخاب صحیح کنتاکتور خازنی، باید میزان جریان هجومی محاسبه شود. این جریان معمولاً ۱۰۰ تا ۱۸۰ برابر جریان نامی خازن‌ها است. همچنین باید ضریب ایمنی مناسب را در نظر گرفت تا از عملکرد صحیح سیستم اطمینان حاصل شود.
8. نصب کنتاکتور خازنی در مدار برق
نصب کنتاکتور خازنی در مدار برق نیاز به دقت ویژه‌ای دارد. باید به مواردی مانند محل نصب، فاصله از سایر تجهیزات، و نحوه اتصال خازن‌ها توجه شود تا از بروز مشکلات احتمالی جلوگیری شود.
9. نکات ایمنی در نصب کنتاکتور خازنی
در هنگام نصب کنتاکتور خازنی، رعایت اصول ایمنی مانند اطمینان از تخلیه کامل بارهای خازنی قبل از کار روی مدار و استفاده از تجهیزات حفاظتی مانند دستکش و عینک ایمنی ضروری است.
10. چالش‌های استفاده از کنتاکتور خازنی
۱. اضافه‌جریان در هنگام وصل خازن‌ها
- پدیده‌ی ضربه‌ای: زمانی که خازن‌ها به شبکه متصل می‌شوند، جریان بسیار زیادی به دلیل تخلیه ناگهانی انرژی الکتریکی رخ می‌دهد. این جریان‌های ضربه‌ای می‌توانند به کنتاکتور و تجهیزات الکتریکی مجاور آسیب بزنند.
۲. سایش و فرسودگی تماس‌های کنتاکتور
- فرسایش مکانیکی: به دلیل جریان‌های ضربه‌ای و اضافه‌جریان‌های متناوب، تماس‌های کنتاکتور ممکن است به سرعت فرسوده شوند. این امر منجر به کاهش عمر مفید کنتاکتور و افزایش نیاز به تعمیر و نگهداری می‌شود.
۳. تداخل‌های الکترومغناطیسی
- پرتاب امواج الکترومغناطیسی: وقتی که خازن‌ها متصل یا جدا می‌شوند، امواج الکترومغناطیسی قوی‌ای تولید می‌شود که می‌تواند بر عملکرد سایر تجهیزات الکترونیکی در محیط تأثیر بگذارد و تداخل‌هایی ایجاد کند.
۴. حساسیت به شرایط محیطی
- حساسیت به دما و رطوبت: کنتاکتورهای خازنی به تغییرات دما و رطوبت حساس هستند. این شرایط محیطی می‌تواند بر عملکرد صحیح کنتاکتور تأثیر منفی بگذارد و موجب ایجاد خطاهایی در سیستم شود.
۵. نیاز به تجهیزات حفاظتی اضافی
- نیاز به حفاظت‌های اضافه: برای جلوگیری از آسیب‌های ناشی از جریان‌های ضربه‌ای و اضافه‌جریان‌ها، لازم است از تجهیزات حفاظتی مانند فیوزهای خاص و رله‌های حفاظتی استفاده شود. این امر موجب افزایش هزینه و پیچیدگی سیستم می‌شود.
۶. پیچیدگی در طراحی و تنظیم
- تنظیم دقیق: تنظیم دقیق کنتاکتورهای خازنی برای عملکرد بهینه نیاز به تخصص دارد و اگر این تنظیمات به درستی انجام نشود، می‌تواند منجر به مشکلاتی مانند نوسان‌های ناخواسته در سیستم شود.
۷. قیمت و هزینه‌های نگهداری
- هزینه‌های اضافی: کنتاکتورهای خازنی معمولاً قیمت بالاتری نسبت به کنتاکتورهای عادی دارند و به دلیل نیاز به تعمیر و نگهداری بیشتر، هزینه‌های عملیاتی بالاتری نیز به همراه دارند.
توجه به این چالش‌ها در طراحی و اجرای سیستم‌های خازنی بسیار اهمیت دارد تا بتوان به شکل بهینه‌تری از کنتاکتورهای خازنی استفاده کرد و عمر مفید سیستم را افزایش داد.
11. تأثیر دما و شرایط محیطی بر عملکرد کنتاکتور خازنی
دما و شرایط محیطی می‌توانند تاثیر زیادی بر عملکرد کنتاکتور خازنی داشته باشند. به عنوان مثال، دماهای بسیار بالا یا پایین می‌تواند بر عمر مفید و کارایی این دستگاه‌ها تاثیر منفی بگذارد.
12. تعمیر و نگهداری کنتاکتور خازنی
تعمیر و نگهداری منظم کنتاکتور خازنی، شامل بررسی مقاومت‌های کمکی، تمیز کردن کنتاکت‌ها و بررسی سیستم‌های حفاظتی است که به افزایش عمر مفید و کاهش خرابی‌های ناگهانی کمک می‌کند.
13. استانداردها و مقررات مرتبط با کنتاکتور خازنی
کنتاکتورهای خازنی باید مطابق با استانداردهای بین‌المللی مانند IEC 60947 ساخته و نصب شوند. این استانداردها شامل الزامات مربوط به ایمنی، عملکرد و تحمل دستگاه‌ها است.
14. آینده کنتاکتورهای خازنی در صنعت برق
با پیشرفت تکنولوژی و افزایش نیاز به بهره‌وری انرژی، تقاضا برای کنتاکتورهای خازنی هوشمند با قابلیت‌های مانیتورینگ و کنترل از راه دور افزایش خواهد یافت.
15. نتیجه‌گیری
کنتاکتورهای خازنی نقش کلیدی در بهبود ضریب توان و کاهش هزینه‌های انرژی دارند. انتخاب و نصب صحیح این تجهیزات می‌تواند از بسیاری از مشکلات احتمالی در سیستم‌های برق صنعتی جلوگیری کند و به بهره‌وری بالاتر انرژی کمک کند.
