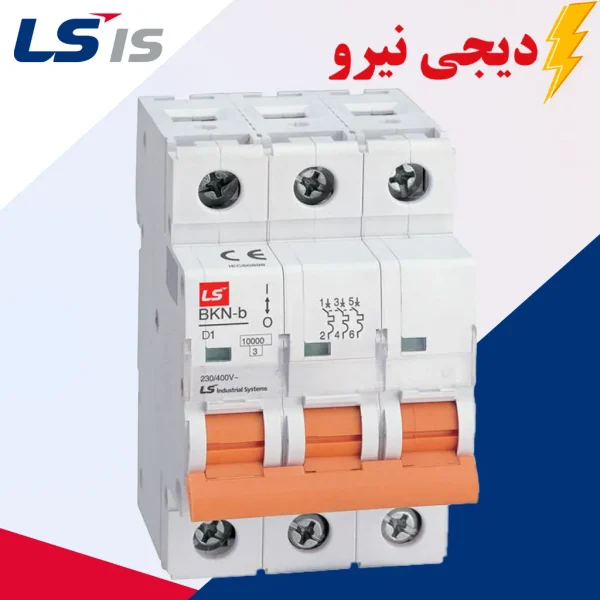

کلید مینیاتوری 3 فاز 20 آمپر LS

کلید مینیاتوری 3 فاز 20 آمپر LS یکی از اجزای حیاتی در تابلوهای برق صنعتی و تجاری است که برای حفاظت خطوط سه فاز و بارهای متصل به آن ها استفاده می شود. این نوع کلید مینیاتوری با توجه به کیفیت ساخت، قابلیت اطمینان و سازگاری با استانداردهای بین المللی، در پروژه های مختلف برق کشی به وفور به کار گرفته می شود. در ادامه مشخصات فنی، کاربردها، نحوه نصب، عیب یابی، راهکارهای رفع مشکل، اطلاعات خرید و مقایسه با مدل های نزدیک مانند کلید 3 فاز 25 آمپر برند ال اس مطرح خواهد شد تا تصویری کامل و کاربردی از این محصول فراهم گردد.

مشخصات و کاربرد های کلید مینیاتوری 3 فاز 20 آمپر LS

مشخصات فنی کلیدی کلید مینیاتوری 3 فاز 20 آمپر LS

کد فنی: BKN-C20-6K-3P

جریان نامی: 20 آمپر در هر فاز.

تعداد پل ها: 3 پل (سه فاز).

توان قطع اتصال (Breaking Capacity): معمولاً در رنج 6kA تا 10kA یا بیشتر بسته به مدل.

نوع قطع کننده: حرارتی-مغناطیسی (ترمیک-مگنتیک) برای حفاظت در برابر اضافه بار و اتصال کوتاه.

استانداردها: سازگار با استانداردهای IEC/EN برای کلیدهای مینیاتوری.

کلاس عملکرد: B، C یا D بسته به منحنی قطع و کاربرد حفاظتی.

درجه حفاظت (IP): معمولاً برای نصب در تابلو IP20؛ امکان تأمین در پوسته های با حفاظت بالاتر بسته به نیاز.

مواد و ساختار: بدنه مقاوم از پلاستیک مهندسی شده با قابلیت تحمل دمای بالا و پیوندهای داخلی با کیفیت برای اطمینان از طول عمر.

ویژگی های عملیاتی:

قابلیت مکانیزم قفل برای تعمیر و نگهداری.

نشانگر وضعیت قطع/وصل.

امکان مونتاژ بر روی ریل DIN برای نصب آسان در تابلو.

کاربردها:

حفاظت موتورهای سه فاز کوچک و متوسط.

تابلوهای توزیع فرعی در ساختمان های تجاری و صنعتی.

حفاظت ورودی دستگاه های سه فاز مانند پمپ ها، فن ها و کمپرسورها.

استفاده در سیستم های روشنایی سه فاز و شبکه های برق اضطراری.

نحوه نصب کلید مینیاتوری 3 فاز 20 آمپر LS

آماده سازی محل نصب:

بررسی تطابق جریان نامی کلید با جریان بار؛ اطمینان از انتخاب کلید مناسب برای محافظت صحیح.

اطمینان از خاموش بودن کلیه منابع تغذیه قبل از شروع نصب و اعمال روش های ایمنی برق.

مراحل نصب:

نصب بر روی ریل DIN: کلیدهای LS به صورت استاندارد برای نصب روی ریل 35 میلی متری طراحی شده اند؛ کلید را به سمت داخل ریل فشار داده تا قفل شود.

اتصال سیم ها: فازهای L1، L2 و L3 را به ترمینال های ورودی کلید متصل کرده و خروجی ها را به بار وصل کنید. توصیه می شود از کابل های هم قطر و ترمینال های مناسب استفاده شود.

گشتاور پیچ ها: پیچ های ترمینال را با گشتاور توصیه شده سازنده سفت کنید تا اتصال محکم و با حداقل مقاومت الکتریکی ایجاد شود.

جلوگیری از اتلاف گرما: فضای کافی برای تهویه اطراف کلید در نظر گرفته شود، به خصوص در تابلوهایی با تجمع دستگاه های تولیدکننده گرما.

بررسی عملکرد: پس از اتصال، کلید را در حالت وصل قرار داده و با بار کنترل شده عملکرد قطع حرارتی و مغناطیسی را تست کنید.

نکات ایمنی و نصب:

از اتصال نول به ترمینال های فاز خودداری شود.

از کابل هایی با مقطع مناسب برای جریان 20 آمپر استفاده شود؛ معمولاً مقطع 2.5 تا 4 میلی متر مربع برای کابل های مسی بسته به نوع نصب و طول مدار مناسب است ولی باید مطابق محاسبات دقیق انتخاب گردد.

نصب در مکان های مرطوب یا گرد و غبار بالا نیازمند پوسته های محافظ یا تابلو با درجه حفاظتی مناسب است.

عیب بابی و رفع مشکل کلید مینیاتوری 3 فاز 20 آمپر LS

علائم شایع خرابی یا عملکرد ناصحیح:

قطع مکرر بدون بار اضافه مشخص.

عدم توانایی در قطع جریان هنگام بروز اتصال کوتاه.

گرم شدن بدنه کلید.

شنیدن صداهای جرقه یا سوئیچینگ غیرعادی.

روش های تشخیص و رفع:

بررسی تنظیمات و تطابق بار: مطمئن شوید جریان بار از 20 آمپر فراتر نرفته و منحنی قطع (B/C/D) برای بار انتخابی مناسب است. اگر موتور جریان راه اندازی بزرگی دارد، ممکن است نیاز به انتخاب منحنی مناسب یا استفاده از رله حرارتی اختصاصی باشد.

کنترل اتصال ها: پیچ های ترمینال را بررسی کرده و در صورت شل بودن یا اکسیداسیون آن ها را پاک و مجدداً محکم کنید. اتصال ضعیف موجب گرم شدن و افت ولتاژ می شود.

آزمون عملکرد مغناطیسی و حرارتی: با انجام تست های جریان دهی کوتاه مدت می توان عملکرد بخش مغناطیسی را چک کرد. بخش حرارتی ممکن است در اثر فرسودگی یا آلودگی نادرست عمل کند.

بررسی محیط نصب: اگر دما یا رطوبت محیط بالاست، کلید ممکن است زودتر عمل کند یا دچار خوردگی شود؛ تهویه یا استفاده از پوسته مناسب توصیه می شود.

تعویض قطعات معیوب: در صورت مشاهده کنتاکت های سوخته یا سیستم مکانیکی آسیب دیده، بهتر است کلید تعویض شود تا ایمنی و عملکرد دستگاه تضمین گردد.

مراجعه به نمودارهای فنی LS: استفاده از دیتاشیت و راهنمای تولیدکننده برای بررسی پارامترها، مشخصات زمان-جریان و روش تست توصیه می شود.

پیشگیری از خرابی:

نگهداری دوره ای، پاک سازی ترمینال ها و بررسی شل شدن پیچ ها.

پایش دمای تابلو و کاهش بارهای غیرضروری.

استفاده از فیوزها یا حفاظت های جانبی مناسب برای جلوگیری از پیک های ناگهانی جریان.

خرید کلید مینیاتوری 3 فاز 20 آمپر LS از دیجی نیرو

انتخاب فروشگاه معتبر: خرید از فروشگاه هایی مانند دیجی نیرو که اطلاعات فنی کامل، گارانتی معتبر و پشتیبانی پس از فروش ارائه می دهند، ریسک خرابی زودرس یا دریافت کالای تقلبی را کاهش می دهد.

نکات هنگام خرید:

مشاهده دیتاشیت محصول و تأیید مشخصات جریان نامی، کلاس قطع و توان قطع.

بررسی گارانتی و خدمات پس از فروش.

اطمینان از اصل بودن کالا؛ لیبل ها، شماره سریال و بسته بندی تولیدکننده را کنترل کنید.

مقایسه قیمت ها و شرایط ارسال و بازگشت کالا.

مزیت خرید از پلتفرم های تخصصی برق:

دسترسی به مشاوره فنی، امکان خرید اقلام جانبی مانند ریل DIN، بریکرهای ماژولار و ترمینال.

مشاهده نقد و بررسی های مشتریان و امتیازات محصول.

پیشنهاد کاربردی: همراه کردن کلید مینیاتوری با تجهیزات حفاظتی تکمیلی مانند رله اضافه بار، کنتاکتور و فیوزهای مناسب، باعث افزایش طول عمر و ایمنی سیستم می شود.

قیمت کلید مینیاتوری 3 فاز 20 آمپر LS و عوامل مؤثر

عوامل مؤثر بر قیمت:

توان قطع (Breaking Capacity) و کلاس عملکرد؛ کلیدهایی با توان قطع بالاتر معمولاً گران تر هستند.

وجود ویژگی های اضافی مانند قفل مکانیکی، نشانگر وضعیت، یا طراحی با IP بالاتر.

تضمین کیفیت، گارانتی و خدمات پس از فروش.

نرخ ارز و هزینه واردات برای برندهای بین المللی.

بررسی بازار: قیمت کلید مینیاتوری 3 فاز 20 آمپر LS معمولاً بر اساس نوع و مشخصات فنی بین مدل های اقتصادی تا حرفه ای متغیر است. برای دریافت قیمت دقیق و به روز، مراجعه به فروشگاه های معتبر و بررسی لیست قیمت لازم است.

فیوز 3 فاز 20 آمپر ال اس: این عبارت معمولاً به عنوان معادل یا دسته بندی در جستجوها استفاده می شود. اگرچه تکنیکی فیوز و کلید مینیاتوری فرق دارند، اما در محاوره بازار عبارت “فیوز 3 فاز 20 آمپر ال اس” می تواند به محصولات حفاظتی سه فاز با جریان 20 آمپر از برند LS اشاره کند. اطلاع از تفاوت ها و انتخاب مناسب براساس نوع حفاظت (فیوز ذوب شونده در برابر اضافه جریان، یا کلید مینیاتوری حرارتی-مغناطیسی) ضروری است.

مقایسه با بهترین کلید 3 فاز 25 آمپر برند ال اس

تفاوت های کلیدی:

جریان نامی: 20 آمپر در مقابل 25 آمپر؛ انتخاب بین این دو بر اساس جریان بار و ضریب اطمینان انجام می شود.

حساسیت و انتخاب منحنی: در برخی موارد انتخاب کلید 25 آمپر برای بارهایی با جریان لحظه ای بالاتر منطقی تر است تا از قطع غیرضروری جلوگیری شود.

توان قطع و ابعاد فیزیکی: معمولاً تفاوت قابل توجهی در توان قطع وجود ندارد اما مدل های با جریان بالاتر ممکن است کمی ابعاد یا قیمت متفاوتی داشته باشند.

توصیه کلی: اگر جریان کاری نزدیک به 20 آمپر است، استفاده از کلید مینیاتوری 3 فاز 20 آمپر LS با معیارهای مناسب و لوازم حفاظتی جانبی مناسب تر است. برای بارهایی با جریان نامی نزدیک به 25 آمپر یا محیط هایی با پیک جریان بالاتر، بهترین کلید 3 فاز 25 آمپر برند ال اس می تواند انتخاب بهتری باشد.

جمع بندی کلید مینیاتوری 3 فاز 20 آمپر LS محصولی قابل اعتماد با کاربری گسترده در تابلوهای توزیع و حفاظت از بارهای سه فاز است. آگاهی از مشخصات فنی، نحوه صحیح نصب، نگهداری و روش های عیب یابی موجب می شود عمر مفید سیستم افزایش یابد و از مشکلات ایمنی جلوگیری شود. توجه به قیمت کلید مینیاتوری 3 فاز 20 آمپر LS، مقایسه با گزینه های مشابه و خرید از فروشگاه های معتبر مانند دیجی نیرو، ریسک خرید کالای نامناسب را کاهش می دهد. در نهایت انتخاب بین مدل های 20 آمپر و 25 آمپر باید براساس مشخصات بار، شرایط محیطی و نیازهای حفاظتی سیستم انجام شود تا عملکرد مطمئن و اقتصادی حاصل شود.
