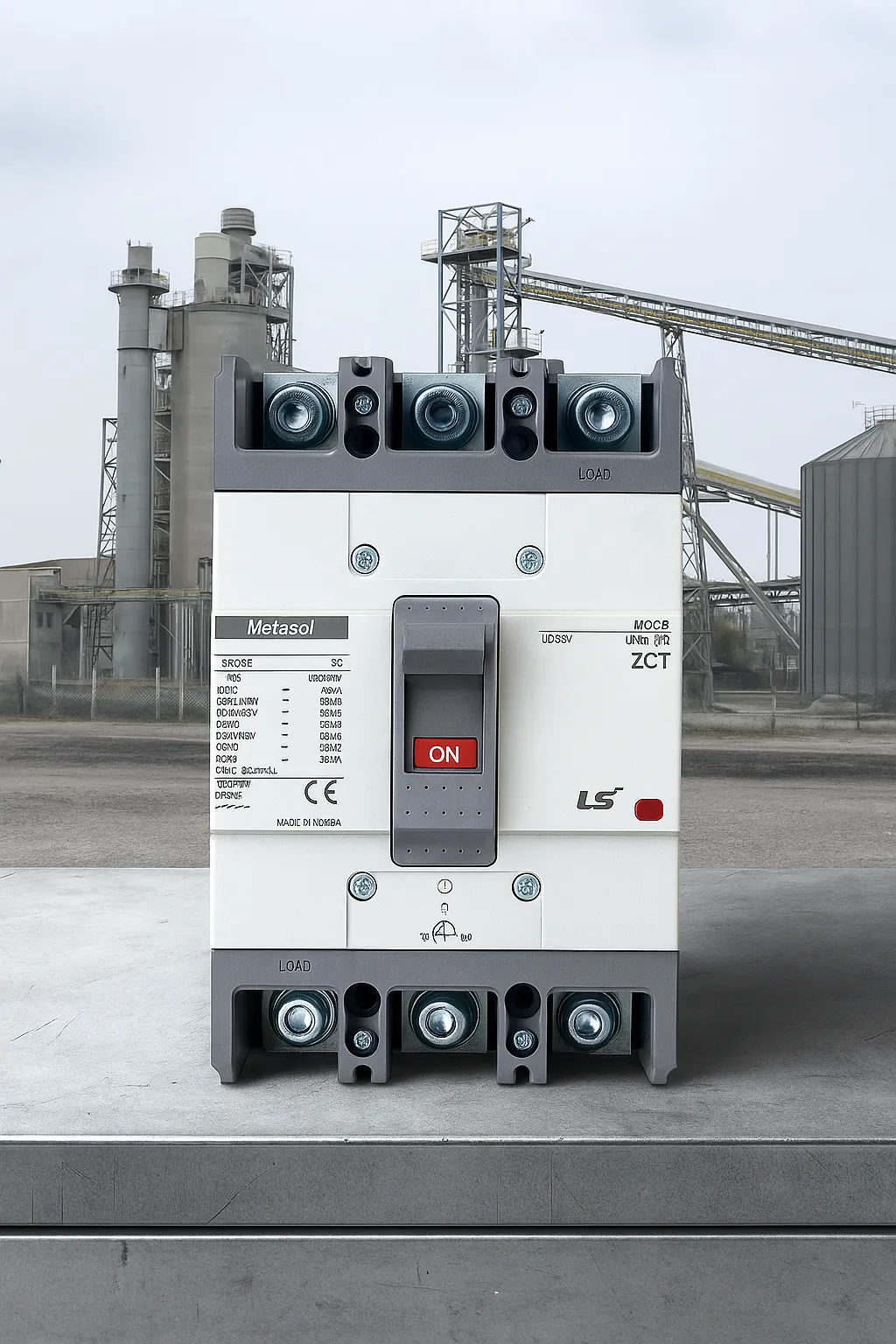

کلید اتوماتیک فیکس (Fixed) ال اس
کلیدهای اتوماتیک فیکس (Fixed) ال اس یکی از گزینه های متداول در تابلوها و شبکه های توزیع برق صنعتی و ساختمانی هستند. این کلیدها برای محافظت در برابر اضافه بار، اتصال کوتاه و افت ولتاژ طراحی شده اند و به خاطر ساختار ساده و قابلیت اطمینان بالا در بسیاری از کاربردها استفاده می شوند. در ادامه به معرفی، اجزا و مقایسه این کلیدها با انواع دیگر مانند کلید اتوماتیک کامپکت ال اس پرداخته می شود تا تصویر کاملی از مزایا، معایب و موارد کاربردی ارائه گردد.
کاربرد و ویژگی های کلید اتوماتیک فیکس (Fixed) ال اس
ویژگی های کلید اتوماتیک فیکس (Fixed) ال اس
طراحی ثابت (فیکس) بدنه و محل اتصال: در این مدل ها کنتاکت های اصلی به صورت ثابت نصب شده و امکان جدا شدن و جابجایی فشرده وجود ندارد. این طراحی باعث سادگی نصب و نگهداری می شود.کلید های اتوماتیک فیکس ال اس یکی از تولیدات مهم شرکت LS ELECTRIC هست.
حفاظت کامل: عملکرد در برابر اضافه بار و اتصال کوتاه با استفاده از رله های حرارتی و مغناطیسی.
قابلیت تحمل جریان های اتصال کوتاه: مشخصات ایمنی بر اساس استانداردهای بین المللی تنظیم شده و به صورت عددی روی پلاک مشخص است.
عمر مکانیکی و الکتریکی بالا: بدنه و کنتاکت ها برای سیکل های زیاد طراحی شده اند.
نصب و سیم بندی ساده: مناسب برای تابلوهایی که نیاز به تغییرات مکرر ندارند.
قیمت رقابتی نسبت به انواع قابل تنظیم پیچیده تر.
اجزای جانبی کلید اتوماتیک فیکس (Fixed) ال اس
کلیدهای فیکس توسط مجموعه ای از اجزای جانبی پشتیبانی می شوند که عملکرد و امکانات افزوده را فراهم می کنند:
دسته یا اهرم قطع و وصل (عملگر مکانیکی)
پلاک و محفظه عایق کاری
رله های حفاظتی (حرارتی-مغناطیسی) داخلی
بوبین شنت، قفل های مکانیکی و محرک های الکترومکانیکی
کنتاکت های کمکی برای سیگنال دهی وضعیت قطع/وصل
کنتاکت خطا برای ثبت یا اعلام خطا در سامانه مانیتورینگ
رابط های مودباس یا ماژول های ارتباطی (در مدل های پیشرفته یا با افزونه)
ابزارهای نصب روی شین یا پایه های فیکس
بوبین شنت کلید اتوماتیک فیکس (Fixed) ال اس
بوبین شنت یکی از اجزای مهم در کلیدهای اتوماتیک است که برای عملکرد ریموت یا تریپ الکترونیکی به کار می رود:
عملکرد: بوبین شنت در صورت تغذیه ولتاژ خارجی، عمل آزادسازی یا تریپ کلید را انجام می دهد تا کلید از راه دور قطع شود.
کاربرد: قطع سریع در مواقع اضطراری یا فرمان از سیستم کنترل مرکزی.
مشخصات فنی: ولتاژ تغذیه بوبین معمولاً 24V DC، 110V AC یا 220V AC است؛ در انتخاب باید با پلاک سازگار باشد.
مزیت: امکان قطع ایمن و سریع بدون دخالت اپراتور محلی.
نکته نصب: باید از فیوز یا مدار حفاظتی مناسب برای بوبین استفاده شود تا از آسیب در اثر ولتاژ اضافی جلوگیری شود.
رله افت ولتاژ کلید اتوماتیک فیکس (Fixed) ال اس
رله افت ولتاژ برای محافظت در مقابل کاهش ناگهانی یا طولانی مدت ولتاژ شبکه کاربرد دارد:
عملکرد: زمانی که ولتاژ تغذیه به زیر حد تنظیم شده کاهش یابد، رله ولتاژ فرمان قطع می دهد تا از آسیب تجهیزات حساس جلوگیری شود.
اهمیت: در سیستم هایی که موتورهای بزرگی روشن/خاموش می شوند یا در مناطقی با تغذیه ناپایدار، استفاده از این رله از ایجاد شرایط ناپایدار و آسیب جلوگیری می کند.
تنظیمات: معمولاً زمان تاخیر و مرز ولتاژ قابل تنظیم هستند تا از قطع های ناشی از نوسانات کوتاه جلوگیری شود.
ترکیب با بوبین شنت: رله افت ولتاژ می تواند خروجی خود را به بوبین شنت متصل کند تا قطع از راه دور یا محلی انجام شود.
کنتاکت کمکی کلید اتوماتیک فیکس (Fixed) ال اس
کنتاکت های کمکی اطلاعات وضعیت کلید را به سیستم های فرمان و مانیتورینگ منتقل می کنند:
کاربردها: اعلام وضعیت وصل/قطع، سیگنال به PLC، کنترل حرکت موتورها و لاجیک های حفاظتی.
انواع: کنتاکت های باز (NO) و بسته (NC) بسته به نیاز سیستم.
مزیت: امکان یکپارچه سازی با اتوماسیون ساختمان یا سیستم های کنترل صنعتی بدون تغییر ساختار کلید.
نصب: معمولاً روی بدنه کلید یا به صورت ماژولار نصب می شوند و باید براساس ولتاژ و جریان کنترلی انتخاب شوند.
کنتاکت خطا کلید اتوماتیک فیکس (Fixed) ال اس
کنتاکت خطا برای اطلاع رسانی خطاها و بروز نشتی ها یا عملکرد حفاظتی استفاده می شود:
عملکرد: در صورت رخداد اضافه بار، اتصال کوتاه یا تریپ توسط رله ها، کنتاکت خطا فعال شده و هشدار یا لاگ ثبت می شود.
مزیت: تسهیل در عیب یابی و کاهش زمان تعمیر با ارسال پیام خطا به سیستم مانیتورینگ.
سازگاری: بسته به نوع کلید و سیستم می تواند به تابلو اعلام حریق، اسکادا یا سیستم های محلی متصل گردد.
تفاوت کلید اتوماتیک فیکس با قابل تنظیم ال اس
کلیدهای فیکس و قابل تنظیم (قابلیت تنظیم جریان تریپ یا پارامترها) دو رویکرد متفاوت در طراحی حفاظتی هستند:
تنظیم پذیری: کلید قابل تنظیم امکان تغییر مقادیر تریپ حرارتی و مغناطیسی را دارد؛ کلید فیکس معمولاً پارامترهای پیش تنظیم شده دارد.
کاربرد: کلید فیکس مناسب کاربردهای استاندارد و ثابت است؛ کلید قابل تنظیم برای سیستم هایی با نیازهای متغیر یا تجهیزات حساس مناسب تر است.
پیچیدگی نصب: کلید قابل تنظیم نیاز به تنظیمات دقیق و گاهی مهندسین فنی دارد؛ کلید فیکس سریع تر و ساده تر نصب می شود.
هزینه: معمولاً کلید قابل تنظیم هزینه و پیچیدگی بیشتری دارد؛ اما در پروژه های بزرگ ممکن است صرفه جویی در عملکرد را جبران کند.
نگهداری: کلید فیکس ساده تر و نگهداری کم تری لازم دارد؛ کلید قابل تنظیم ممکن است نیاز به کالیبراسیون دوره ای داشته باشد.
مزیت های کلید اتوماتیک فیکس ال اس به کلید کامپکت قابل تنظیم
قیمت پایین تر: ساختار ساده تر منجر به هزینه کم تر در خرید و نصب می شود.
نصب سریع و راه اندازی آسان: نیاز به تنظیمات و تست های پیچیده ندارد.
اطمینان عملکردی برای کاربردهای تکراری: در شبکه هایی با شرایط پایدار، عملکرد قابل اعتماد ارائه می دهد.
کاهش خطای انسانی: از آنجا که پارامترها ثابت هستند، احتمال تنظیم نادرست کاهش می یابد.
پایداری مکانیکی: ساختار فیکس مقاومت بیشتری در برابر لرزش ها و شرایط محیطی سخت دارد.
معایب کلید اتوماتیک فیکس نسبت به کلید اتوماتیک قابل تنظیم
عدم انعطاف پذیری: در مواردی که تغییرات بار یا نیاز به حفاظت دقیق تر وجود دارد، عملکرد محدودتری دارد.
بهینه سازی کمتر برای تجهیزات حساس: نمی توان پارامترها را برای محافظت دقیق تر موتورها یا بارهای خاص تنظیم کرد.
نیاز به تعویض برای تغییر مشخصات: در صورت تغییر نیاز سیستم، ممکن است نیاز به تعویض کلید یا افزودن رله های جانبی باشد.
قابلیت های کنترلی کمتر: نبود ماژول های ارتباطی و تنظیمات پیشرفته که در برخی مدل های قابل تنظیم یافت می شود.
موارد کاربرد کلید اتوماتیک فیکس (Fixed) ال اس
تابلوهای توزیع عمومی و فرعی در ساختمان ها
سیستم های روشنایی و مدارهای با بار ثابت
صنایع با بارهای پایدار که نیاز به تغییرات حفاظتی کم دارند
پروژه های اقتصادی که اولویت هزینه و نصب سریع است
استفاده در کنار رله های جانبی برای افزودن قابلیت های محافظتی در صورت نیاز
نکات انتخاب و نصب کلید اتوماتیک فیکس ال اس
بررسی مشخصات پلاک: جریان نامی، جریان قطع اتصال کوتاه، کلاس تریپ و نوع کاربرد را تطبیق دهید.
هماهنگی حفاظتی: در صورت نیاز به هماهنگی با سایر وسایل حفاظتی، از مهندس حفاظت برای تنظیم شبکه مشورت بگیرید.
محیط نصب: دما، رطوبت و شرایط محیطی را در انتخاب نوع عایق و رتبه بندی کلید مدنظر قرار دهید.
افزودن اجزای جانبی: برای کسب عملکردهای ویژه مانند قطع از راه دور یا اعلام خطا، بوبین شنت، کنتاکت کمکی و کنتاکت خطا را اضافه کنید.
تست های عملکردی: پس از نصب، عملکرد رله ها و مدار فرمان را تست کنید تا از صحت عملکرد اطمینان حاصل شود.
نگهداری و عیب یابی
بازدید دوره ای: بررسی وضعیت کنتاکت ها، پیوستگی اتصال ها و اطمینان از عدم وجود حرارت غیرطبیعی.
تست عملکرد رله ها: انجام آزمون های الکتریکی برای اطمینان از عملکرد صحیح رله حرارتی و مغناطیسی.
بررسی اتصالات بوبین شنت و کنتاکت های کمکی: اطمینان از اینکه سیم بندی و فیوزهای محافظ نصب شده سالم هستند.
ثبت خطاها: استفاده از کنتاکت خطا برای لاگ و تشخیص سریع تر عیوب در سیستم.
جمع بندی
کلید اتوماتیک فیکس (Fixed) ال اس گزینه ای قابل اعتماد، اقتصادی و مناسب برای بسیاری از کاربردهای توزیع برق است. این کلیدها با اجزای جانبی مانند بوبین شنت، رله افت ولتاژ، کنتاکت کمکی و کنتاکت خطا قادر به ارائه امکانات قابل قبول حفاظتی و کنترلی هستند. در مقایسه با کلید اتوماتیک کامپکت ال اس یا کلیدهای قابل تنظیم، فیکس سادگی، هزینه کمتر و نصب سریع تر را ارائه می دهد، اما از طرف دیگر انعطاف پذیری تنظیمات حفاظتی کمتری دارد. انتخاب بین کلید فیکس و قابل تنظیم باید براساس نیازهای حفاظتی، نوع بار، بودجه و برنامه نگهداری اتخاذ شود تا بهترین کارایی و ایمنی برای شبکه فراهم گردد.
