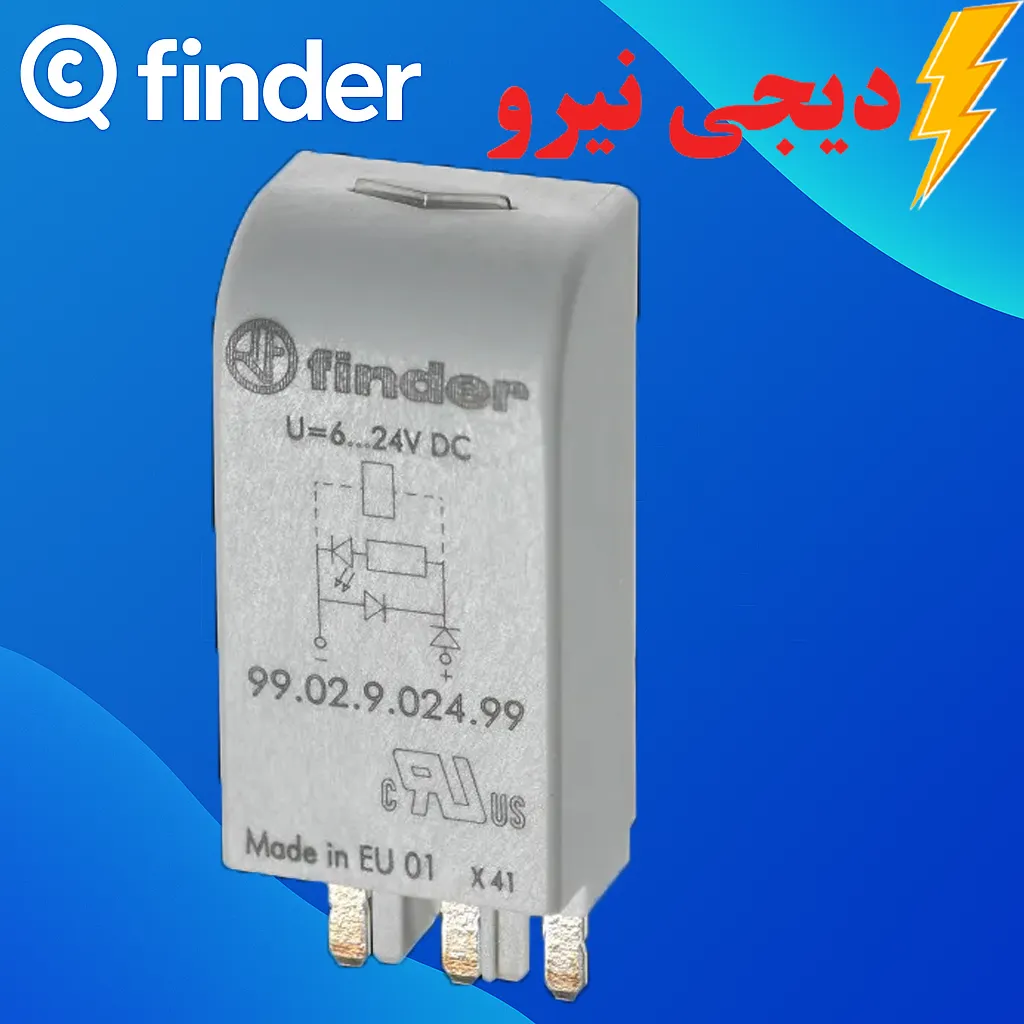

ماژول دیود فیندر مدل 9902902499 از شرکت فیندر یک ماژول الکترونیکی است که برای کاهش نویزهای الکترومغناطیسی (EMC) و محافظت از مدارهای رله در برابر ولتاژهای برگشتی طراحی شده است. این ماژول با ولتاژ کاری ۶ تا ۲۴ ولت DC عمل می‌کند و با سوکت‌های سری ۹۰، ۹۲، ۹۴، ۹۵، ۹۶ و ۹۷ فیندر سازگار است. نصب آسان و عملکرد قابل اعتماد از ویژگی‌های برجسته این محصول است.

مشخصات فنی:

ولتاژ کاری:ماژول دیود فیندر ۶ تا ۲۴ ولت DC
ولتاژ قابل اتصال به دوسر ماژول: ۶ تا ۲۴ ولت DC
سازگاری با سوکت‌های فیندر: ۹۰۰۲، ۹۰۰۳، ۹۲۰۳، ۹۴۰۲، ۹۴۰۳، ۹۴۰۴، ۹۴۵۴، ۹۵۰۳، ۹۵۰۵، ۹۵۵۵، ۹۶۰۲، ۹۶۰۴، ۹۷۰۱، ۹۷۵۱، ۹۷۰۲، ۹۷۵۲
مناسب برای رله‌های سری فیندر: ۶۰۱۲، ۶۰۱۳، ۶۲۳۲، ۶۲۳۳، ۵۵۳۲، ۵۵۳۳، ۵۵۳۴، ۴۰۳۱، ۴۰۵۱، ۵۲۶۱، ۴۴۵۲، ۴۴۶۲، ۴۶۶۱، ۴۶۵۲، ۵۶۳۲، ۵۶۳۴
نصب: نصب بر روی سوکت‌های مذکور

این ماژول با ترکیبی از طراحی پیشرفته، سازگاری گسترده و ایمنی بالا، گزینه‌ای ایده‌آل برای استفاده در انواع پروژه‌های الکتریکی و صنعتی است. لطفاً توجه داشته باشید که اطلاعات فوق بر اساس منابع موجود ارائه شده است و برای اطمینان بیشتر توصیه می‌شود به منابع رسمی شرکت فیندر مراجعه نمایید.

ماژول نشانگر LED و دیود فیندر مدل 9902902499: راهکاری مطمئن برای نظارت و حفاظت از رله‌ها

در سیستم‌های الکتریکی، نظارت بر عملکرد رله‌ها و حفاظت از آن‌ها در برابر ولتاژهای برگشتی اهمیت ویژه‌ای دارد. ماژول نشانگر LED و دیود فیندر مدل 9902902499 با ویژگی‌های منحصربه‌فرد خود، ابزاری کارآمد برای نمایش وضعیت کویل رله‌ها و محافظت از آن‌ها ارائه می‌دهد. در این مقاله، به بررسی جامع این ماژول و نکات فنی مرتبط با آن می‌پردازیم.

معرفی ماژول نشانگر LED و دیود فیندر مدل 9902902499

ماژول 9902902499 فیندر یک ماژول نشانگر LED سبز برای رله فیندر به همراه دیود است که برای نمایش وضعیت فعال بودن کویل رله‌ها و حفاظت از آن‌ها در برابر ولتاژهای برگشتی طراحی شده است. این ماژول با ولتاژ کاری 6 تا 24 ولت DC سازگار بوده و با سوکت‌های سری 90، 92، 94، 95، 96 و 97 فیندر قابل استفاده است.

برای کسب اطلاعات بیشتر از خود رله فیندر به مقاله رله فیندر چیست و چگونه کار میکند سر بزنید.

ویژگی‌های کلیدی ماژول نشانگر LED و دیود فیندر

نشانگر LED سبز: این ماژول دارای یک LED سبز است که وضعیت فعال بودن کویل رله را نمایش می‌دهد و امکان نظارت سریع و آسان را فراهم می‌کند.
دیود حفاظت: دیود موجود در این ماژول، از کویل رله در برابر ولتاژهای برگشتی که ممکن است به مدار آسیب برساند، محافظت می‌کند.
سازگاری با ولتاژهای مختلف: این ماژول در بازه ولتاژی 6 تا 24 ولت DC عملکرد مطلوبی دارد و با سیستم‌های الکتریکی مختلف سازگار است.
نصب آسان: طراحی ماژول به‌گونه‌ای است که به‌راحتی بر روی سوکت‌های سری 90، 92، 94، 95، 96 و 97 فیندر نصب می‌شود و فرآیند نصب و تعویض را تسهیل می‌کند.

کاربردهای ماژول نشانگر LED و دیود فیندر

نظارت بر رله‌های صنعتی: در محیط‌های صنعتی، این ماژول به تکنسین‌ها کمک می‌کند تا به‌سرعت وضعیت عملکرد رله‌ها را بررسی کرده و در صورت نیاز اقدامات لازم را انجام دهند.
حفاظت از مدارهای کنترلی: دیود موجود در ماژول، از مدارهای کنترلی در برابر ولتاژهای برگشتی محافظت کرده و عمر مفید تجهیزات را افزایش می‌دهد.
سیستم‌های اتوماسیون ساختمان: در سیستم‌های مدیریت ساختمان، این ماژول امکان نظارت بر عملکرد رله‌های مرتبط با روشنایی، تهویه مطبوع و سایر تجهیزات را فراهم می‌کند.

نکات فنی مهم در استفاده از ماژول نشانگر LED و دیود فیندر

تطبیق ولتاژ کاری: اطمینان حاصل کنید که ولتاژ کاری ماژول با ولتاژ کویل رله مطابقت دارد تا عملکرد صحیح و ایمن تضمین شود.
نصب صحیح ماژول: ماژول را به‌درستی و محکم بر روی سوکت مربوطه نصب کنید تا از اتصالات نامناسب و مشکلات عملکردی جلوگیری شود.
بررسی نور LED: در صورت عدم روشن شدن LED در زمان فعال بودن کویل، اتصالات و سلامت ماژول را بررسی کنید.

منابع خارجی برای مطالعه بیشتر

- - مشخصات فنی رله‌های سری ۶۲ فیندر
  - اطلاعات سوکت‌های سری ۹۲ فیندر
نتیجه‌گیری

نتیجه‌گیری

ماژول نشانگر LED و دیود فیندر مدل 9902902499 با ویژگی‌های فنی برجسته و نصب آسان، ابزاری کارآمد برای نظارت بر عملکرد و حفاظت از رله‌ها در سیستم‌های الکتریکی صنعتی و ساختمانی است. استفاده از این ماژول، امکان تشخیص سریع وضعیت کویل رله‌ها را فراهم کرده و به بهبود کارایی و ایمنی سیستم‌ها کمک می‌کند.
