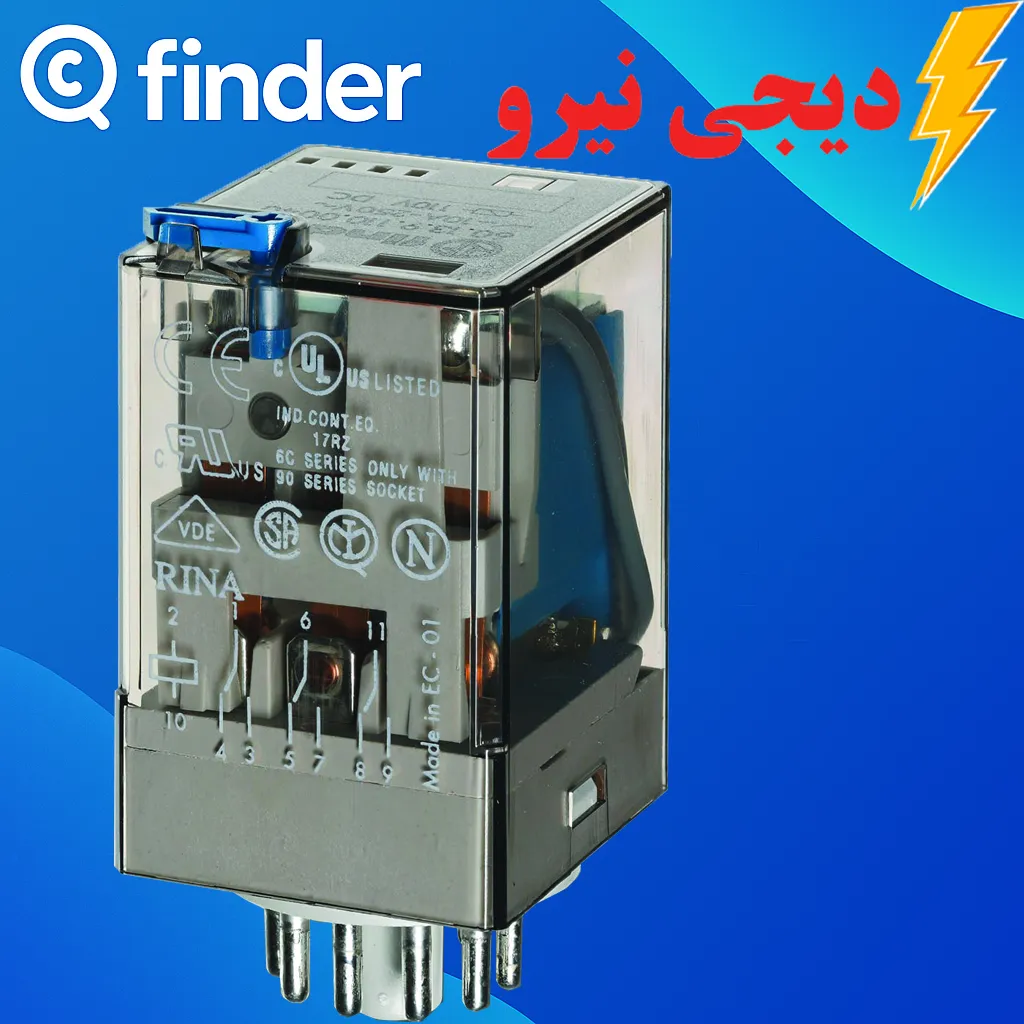

رله 3 کنتاکت 11 پایه 110 ولت DC سری 60 فیندر (FINDER) 601391100040 نصب بر روی سوکت‌های سری 90

رله 3 کنتاکت 11 پایه 110 ولت DC سری 60 فیندر مدل 601391100040 از شرکت فیندر یک رله الکترومکانیکی با ولتاژ بوبین ۱۱۰ ولت DC است که برای کنترل مدارهای الکتریکی در کاربردهای صنعتی و عمومی طراحی شده است. این رله دارای سه کنتاکت تبدیل (3PDT) با ظرفیت جریان ۱۰ آمپر برای هر کنتاکت می‌باشد. طراحی شفاف آن امکان نظارت بصری بر عملکرد داخلی را فراهم می‌کند و نصب آن بر روی سوکت‌های استاندارد ۱۱ پایه را تسهیل می‌نماید.​

مشخصات فنی:

• ولتاژ بوبین: ۱۱۰ ولت DC​

• تعداد و نوع کنتاکت‌ها: ۳ کنتاکت تبدیل (3PDT)​

• ظرفیت جریان کنتاکت‌ها: ۱۰ آمپر برای هر کنتاکت​

• تعداد پایه‌ها: ۱۱ پایه

• نوع نصب: نصب بر روی سوکت‌های استاندارد مانند مدل‌های 90.23، 90.03 و 90.21​

• ویژگی‌های اضافی: دارای دکمه تست قفل‌شونده و نشانگر مکانیکی وضعیت کنتاکت‌ها​

لطفاً توجه داشته باشید که اطلاعات فوق بر اساس منابع موجود ارائه شده است و برای اطمینان بیشتر توصیه می‌شود به منابع رسمی شرکت فیندر مراجعه نمایید.​

رله 3 کنتاکت 11 پایه 110 ولت DC فیندر – انتخاب حرفه‌ای برای مدارهای صنعتی

رله 3 کنتاکت 11 پایه 110 ولت DC فیندر مدل 60.13.9.110.0040 یکی از بهترین رله‌های صنعتی است که برای کنترل بارهای الکتریکی، سیستم‌های اتوماسیون و تابلوهای فرمان استفاده می‌شود. این رله که بر روی سوکت‌های سری 90 فیندر نصب می‌شود، به دلیل دوام بالا و عملکرد قابل اعتماد، انتخاب اول مهندسان برق و طراحان سیستم‌های کنترلی است.

در این مقاله، مشخصات فنی، نحوه نصب، کاربردها و مزایای این رله را بررسی می‌کنیم. همچنین، کلم

برای کسب اطلاعات بیشتر از خود رله فیندر به مقاله رله فیندر چیست و چگونه کار میکند سر بزنید.

رله 3 کنتاکت 110 ولت DC فیندر چیست؟

این رله صنعتی 3 کنتاکت سری 60 فیندر، برای سوئیچینگ مدارهای الکتریکی DC طراحی شده و دارای ولتاژ بوبین 110 ولت DC است.

✔ دارای 3 کنتاکت مجزا برای سوئیچ همزمان چندین مدار
✔ ولتاژ بوبین 110 ولت DC – مناسب برق صنعتی
✔ سازگار با سوکت‌های استاندارد سری 90 فیندر
✔ مقاوم در برابر نویزهای الکتریکی و نوسانات ولتاژ
✔ مجهز به LED نشانگر وضعیت عملکرد

مشخصات فنی رله 601391100040 فیندر

📌 برند: FINDER
📌 مدل: 60.13.9.110.0040
📌 نوع رله: الکترومکانیکی
📌 ولتاژ بوبین: 110 ولت DC
📌 تعداد کنتاکت: 3 عدد
📌 ظرفیت کنتاکت: 10 آمپر
📌 پایه‌ها: 11 پایه
📌 نصب: روی سوکت‌های سری 90

چرا رله 3 کنتاکت 110 ولت DC فیندر انتخابی عالی است؟

✔ تحمل جریان بالا تا 10 آمپر در هر کنتاکت
✔ مناسب برای کنترل بارهای الکتریکی صنعتی و سیستم‌های اتوماسیون
✔ عمر طولانی – تست شده تا 100,000 سیکل کاری
✔ نصب آسان بر روی سوکت 11 پایه استاندارد

نحوه نصب رله 601391100040 بر روی سوکت‌های سری 90

✅ مرحله 1: نصب سوکت 90.21 روی تابلو برق یا مدار چاپی
✅ مرحله 2: قرار دادن رله 60.13 درون سوکت
✅ مرحله 3: اتصال سیم‌های ورودی و خروجی به ترمینال‌های سوکت
✅ مرحله 4: تست عملکرد رله با ولتاژ 110 ولت DC و بررسی خروجی‌ها

🔹 نکته: برای محافظت در برابر نویز و افزایش طول عمر رله، دیود هرزگرد را در مدار تغذیه بوبین قرار دهید.

کاربردهای رله 3 کنتاکت 110 ولت DC فیندر سری 60

🔹 مدارهای فرمان در تابلوهای برق صنعتی
🔹 سیستم‌های کنترل و اتوماسیون صنعتی
🔹 کنترل تجهیزات برقی مانند موتورها، پمپ‌ها و ژنراتورها
🔹 مدارهای حفاظتی و تجهیزات ایمنی الکتریکی
🔹 کنترل روشنایی صنعتی و تأسیسات الکتریکی بزرگ

سوالات متداول درباره رله 601391100040 فیندر

❓ آیا این رله برای مدارهای AC هم مناسب است؟
✔ این مدل مخصوص مدارهای DC با ولتاژ 110 ولت است. برای مدارهای AC، مدل‌های دیگر پیشنهاد می‌شود.

❓ آیا این رله نیاز به سیستم خنک‌کننده دارد؟
✔ در شرایط استاندارد، نیازی به سیستم خنک‌کننده ندارد. اما در بارهای سنگین، تهویه مناسب تابلو برق توصیه می‌شود.

❓ چگونه می‌توان از ایجاد نویز در عملکرد رله جلوگیری کرد؟
✔ استفاده از دیود هرزگرد برای بوبین و فیلترهای حفاظتی در مدار خروجی، به کاهش نویز کمک می‌کند.

🔹 رله 3 کنتاکت 11 پایه فیندر
🔹 رله 110 ولت DC صنعتی
🔹 خرید رله فیندر سری 60
🔹 رله 601391100040 فیندر
🔹 رله مناسب تابلو برق صنعتی
🔹 نصب رله 11 پایه روی سوکت 90.21

منابع خارجی برای مطالعه بیشتر

• مشخصات فنی رله‌های سری ۶۲ فیندر

• اطلاعات سوکت‌های سری ۹۲ فیندر

قیمت رله 3 کنتاکت 11 پایه 110 ولت DC سری 60 فیندر

رله 60.13.9.110.0040 فیندر یکی از بهترین گزینه‌ها برای کنترل مدارهای 110 ولت DC است. این رله با دوام بالا، قابلیت اطمینان عالی و نصب آسان، یک انتخاب ایده‌آل برای سیستم‌های صنعتی، تابلوهای برق و اتوماسیون است.

🔸 برای خرید این رله با قیمت مناسب و گارانتی معتبر، به سایت دیجی نیرو مراجعه کنید!
