راهنمای عیب یابی و رفع مشکل کنتاکتور سه فاز و تک فاز
راهنمای عیب یابی و رفع مشکل کنتاکتور سه فاز و تک فاز
کنتاکتور سه فاز و کنتاکتور تک فاز در سیستم های سه فاز و تک فاز نقش حیاتی در قطع و وصل بارهای موتوری و صنعتی دارند. شناسایی عیب یابی و رفع مشکل کنتاکتور سه فاز و تک فاز موجب افزایش پایداری فرآیند، کاهش زمان توقف و جلوگیری از هزینه های اضافی می شود. در ادامه یک راهنمای عملی برای عیب یابی عمومی کنتاکتورهای سه فاز ارائه شده که به تکنسین ها و مهندسین کمک می کند مشکل را سریع تر تشخیص و برطرف کنند.

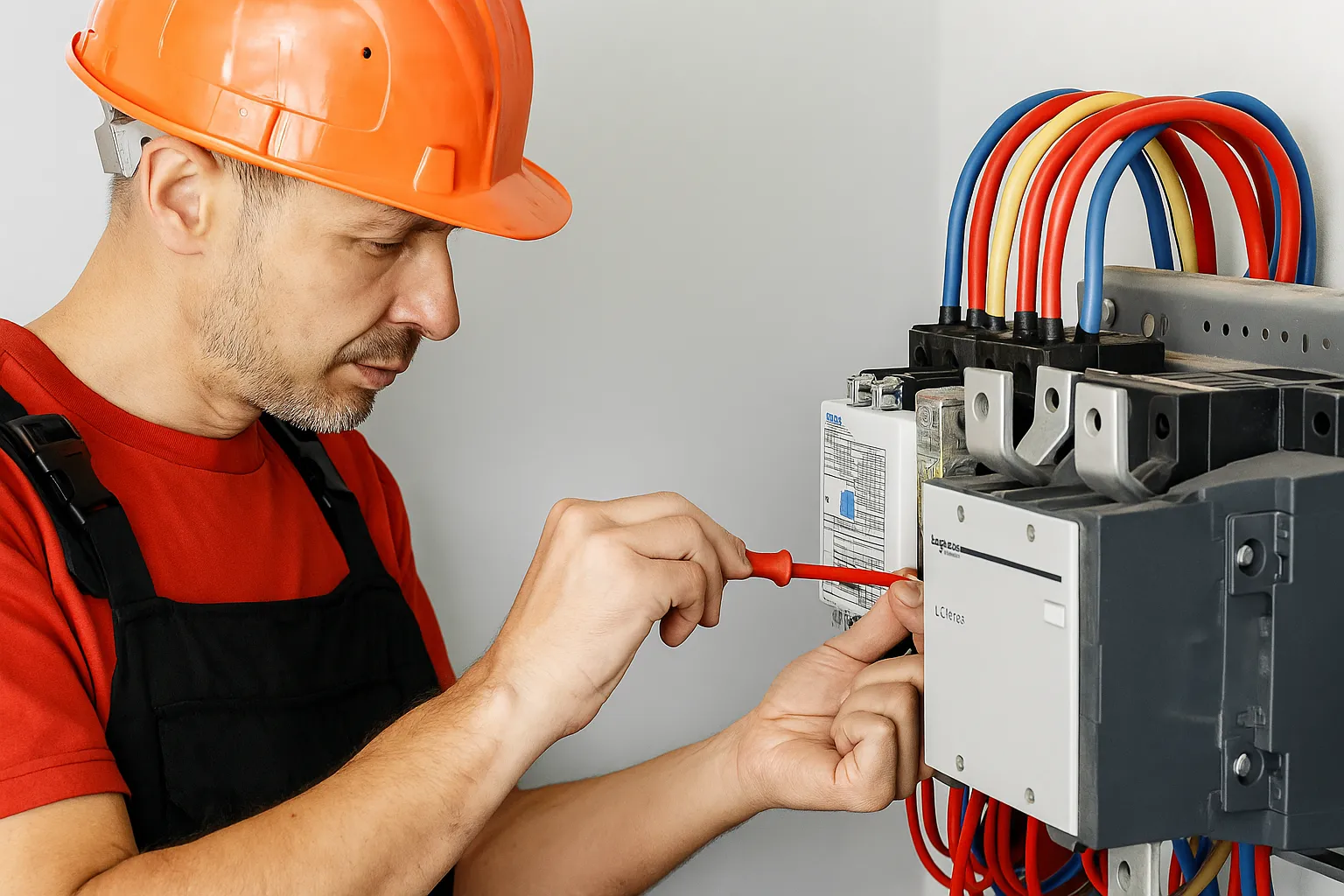

آموزش راهنمای عیب یابی و رفع مشکل کنتاکتور سه فاز و تک فاز
ابزارهای لازم عیب یابی کنتاکتور های سه فاز
- مولتی متر دیجیتال برای اندازه گیری ولتاژ و مقاومت
- آمپرمتر کلمپی برای اندازه گیری جریان بار
- میگِر برای تست عایق بندی
- میکرو اهم متر یا ترانسدیوسر برای اندازه گیری مقاومت تماس ها
- دوربین حرارتی یا ترموگرافی برای تشخیص نقاط گرم
- ابزارهای دستی (پیچ گوشتی، آچار) و تجهیزات ایمنی (دستکش، عینک، قفل گذاری/برچسب گذاری)
کارهای اولیه پیدا کردن مشکل کنتاکتور
- رعایت ایمنی: پیش از هر اقدامی، تغذیه اصلی را قطع کرده و دستورالعمل های قفل گذاری/برچسب گذاری را اجرا کنید. خالی بودن انرژی خازن ها را تأیید کنید.
- بازدید ظاهری: نشانه های حرارتی، رنگ پریدگی عایق ها، بوی سوختگی، خوردگی یا وجود روغن و گردوغبار را بررسی کنید.
- بررسی سیم کشی و اتصالات: شل شدگی یا سوختگی پایانه ها، شل بودن پیچ ها و وجود ارت نامناسب را رفع کنید.
- فعال سازی کنترل: فرمان نرم افزاری یا کلیدی را اعمال کرده و با مولتی متر ولتاژ بوبین را اندازه بگیرید تا ببینید بوبین ولتاژ مناسب را دریافت می کند یا خیر.
اشکال و ایراد های شایع و راه حل های عملی
- بوبین کنتاکتور عمل نمی کند علت های رایج چیست: عدم تأمین ولتاژ فرمان، قطع مسیر کنترل، سوختگی بوبین، اجزای حفاظتی فعال.
- راهکار: ولتاژ ورودی بوبین را با مولتی متر اندازه بگیرید. اگر ولتاژ موجود است ولی بوبین وصل نمی شود، مقاومت بوبین را اندازه گیری کنید؛ در صورت اتصال کوتاه یا باز بودن، بوبین باید تعویض شود. در کنترل های با سافت استارتر یا PLC، صحت خروجی فرمان را بررسی کنید.
- کنتاکت ها وصل نمی شوند یا تماس ناقص دارند علل رایج: سائیدگی یا پیتینگ (گود شدن) کنتاکت ها، چسبیدگی یا جوش خوردن جزئی، فنر ضعیف یا مکانیزم گیر کرده.
- راهکار: پس از اطمینان از قطع برق، بازرسی مکانیکی انجام دهید. تماس های خیلی آسیب دیده را تعویض کنید؛ پولیش دستی یا استفاده از سنگ بسیار ریز در برخی موارد مجاز است اما باید طبق دستور سازنده عمل شود. بررسی کنید که مکانیزم حرکت آزاد باشد و فنرها سالم اند.
- افزایش دمای کنتاکت یا سیم پیچ علل رایج: اتصال شل در ترمینال ها، جریان اضافه بار، افت فاز یا عدم تعادل فازی، تهویه نامناسب
- راهکار: با دوربین حرارتی یا تماس حرارتی، نقاط گرم را مشخص کنید. ترمینال ها را سفت کرده و تماس های آسیب دیده را بازسازی کنید. جریان بار را با آمپرمتر کلمپی اندازه بگیرید و تنظیم رله حرارتی را متناسب با جریان نامی موتور چک کنید.
- جوش خوردن کامل کنتاکت ها علل رایج: قوس الکتریکی مکرر، جریان هجومی بالا، استفاده از کنتاکتور نامناسب برای بار.
- راهکار: کنتاکت جوش خورده را تعویض کنید و دلیل قوس را بررسی کنید (بار نامناسب، تنظیم نادرست حفاظت، فرکانس قطع وصل بالا). نصب آرک چمبر یا snubber ممکن است در کاهش پدیده قوس مؤثر باشد.
- صدای ناهنجار یا لرزش علل رایج: ولتاژ بوبین غیرسازگار، سیم پیچی ناپایدار، سایش مکانیکی، وجود جسم خارجی.
- راهکار: ولتاژ بوبین را در حالت تحریک بررسی کنید. قطعات مکانیکی را تمیز و روانکاری کنید (فقط از مواد توصیه شده سازنده استفاده شود). در صورت خرابی فنر یا مکانیزم بازسازی، قطعات را تعویض کنید.در اکثر مواقع با گرفتن باد و زدودن گرد و غبار مشکل حل می شود و گاهی هم با اسپری کنتاکتور شوی خشک بشویید روغن و سوختگی ها از بین می رود.
آزمون ها و اندازه گیری های کلیدی
- اندازه گیری ولتاژ بوبین هنگام فرمان: مقایسه با مقدار اسمی برای تشخیص مشکلات کنترل.
- تداوم و مقاومت بوبین: تشخیص اتصال باز یا اتصال کوتاه.
- اندازه گیری مقاومت تماس ها در حالت بسته و باز: تعیین افت ولتاژ یا مقاومت بالا.
- تست عایق با میگِر بین فازها و بدنه برای تشخیص شکست عایقی.
- اندازه گیری جریان های فاز با آمپرمتر کلمپی برای یافتن عدم تقارن یا جریان هجومی غیرطبیعی.
اقدامات پیشگیرانه و نگهداری کنتاکتور سه فاز
- برنامه نگهداری دوره ای: بازدید بصری، سفت کردن پیچ ها، پاک سازی گردوغبار و بررسی وضعیت تماس ها هر چند ماه یک بار.
- ثبت رویدادها: هر بار که کنتاکتور کار می کند، مدارهای تحریک و شرایط بار ثبت شود تا روند فرسایش مشخص گردد.
- استفاده از قطعات یدکی استاندارد: قراردادن مجموعه تماس ها و بوبین یدکی در انبار برای کاهش زمان توقف.
- نصب محافظ های سرج و اسنابر برای کاهش قوس و افزایش عمر تماس ها.
- تنظیم صحیح رله های حرارتی مطابق جریان نامی موتور و شرایط کاری.
با نگهداری کنتاکتور سه فاز به صورت درست از به وجود آمدن هزینه های مازاد و حوادث ناگوار جلوگیری کنید.
چک لیست سریع قبل از راه اندازی مجدد کنتاکتور
- قطع کامل انرژی و اجرای الزامات ایمنی
- بازدید و سفت کردن کلیه اتصالات
- اندازه گیری ولتاژ بوبین و مقاومت بوبین
- بررسی وضعیت تماس ها و تعویض یا ترمیم در صورت نیاز
- اندازه گیری جریان بار و حصول اطمینان از تنظیم رله حرارتی
- پاک سازی و روانکاری مکانیزم طبق دستور سازنده
اگر مشاهده کردید هر یک از اجزای کنتاکتور می بایست تعویض گردد دیگر نگران پیدا کردن آن نباشید در دیجی نیرو می توانی آن را به آسانی پیدا کنید. با کلیک رو تصویر زیر به صفحه فروش انواع کنتاکتور و لوازم جانبی آن هدایت خواهید شد.
جمع بندی
رویکرد سیستماتیک به عیب یابی کنتاکتور سه فاز و کنتاکتور تک فاز باعث کاهش خطاهای تشخیصی و افزایش عمر مفید تجهیزات می شود. ترکیب بازدیدهای بصری، اندازه گیری های الکتریکی و تست های عایقی همراه با اقدامات نگهداری پیشگیرانه بهترین راه برای جلوگیری از توقف های غیرمترقبه است. همواره از دستورالعمل های سازنده تبعیت کرده و کارهای تعمیراتی را توسط نیروی مجاز و با رعایت نکات ایمنی انجام دهید تا ریسک خطرات الکتریکی به حداقل برسد.
